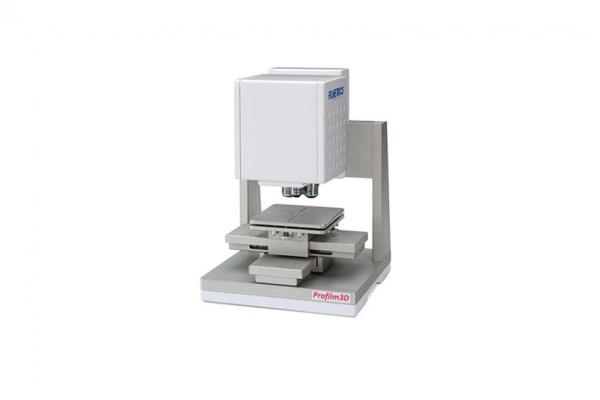

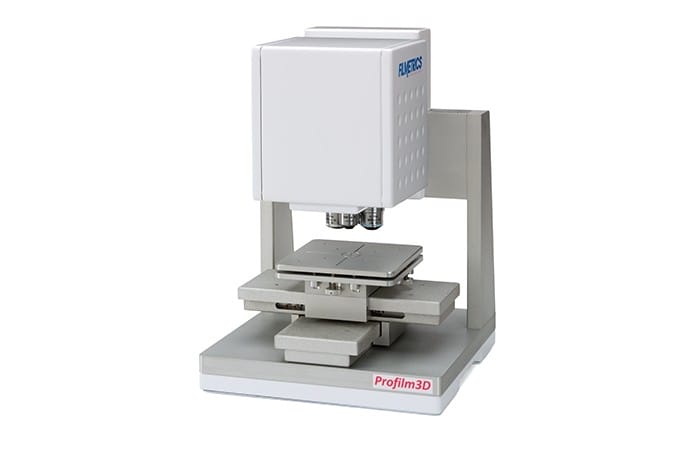

KLA Profilm3D 光學輪廓儀

圖片關鍵詞

KLA Profilm3D 光學輪廓儀產品介紹：

KLA Profilm3D 是一款3D白光干涉輪廓儀。KLA Profilm3D 光學輪廓儀使用垂直干涉掃描(WLI)技術與相位干涉(PSI)技術。以較低的價格實現次納米級的表面形貌研究。采用白光干涉原理，不損傷樣品。

KLA Profilm3D 光學輪廓儀產品特點優勢：

視場范圍：Profilm3D僅用10倍物鏡就提供了達到2mm的視場范圍，同時其最大4倍光學變焦的功能滿足了不同應用時切換多個物鏡的需求。這些都進一步降低了采購需求成本。
100mm自動XY樣品臺：每臺Profilm3D光學輪廓儀都配備100mm自動XY樣品臺，4孔物鏡轉臺和手動調平裝置作為標準配置。
性價比高：以較低的價格實現次納米級的表面形貌研究。
?非接觸式高精度測量?：垂直分辨率可達?亞納米級?（<1nm），適用于敏感材料（如軟質聚合物、生物樣本）的無損檢測。

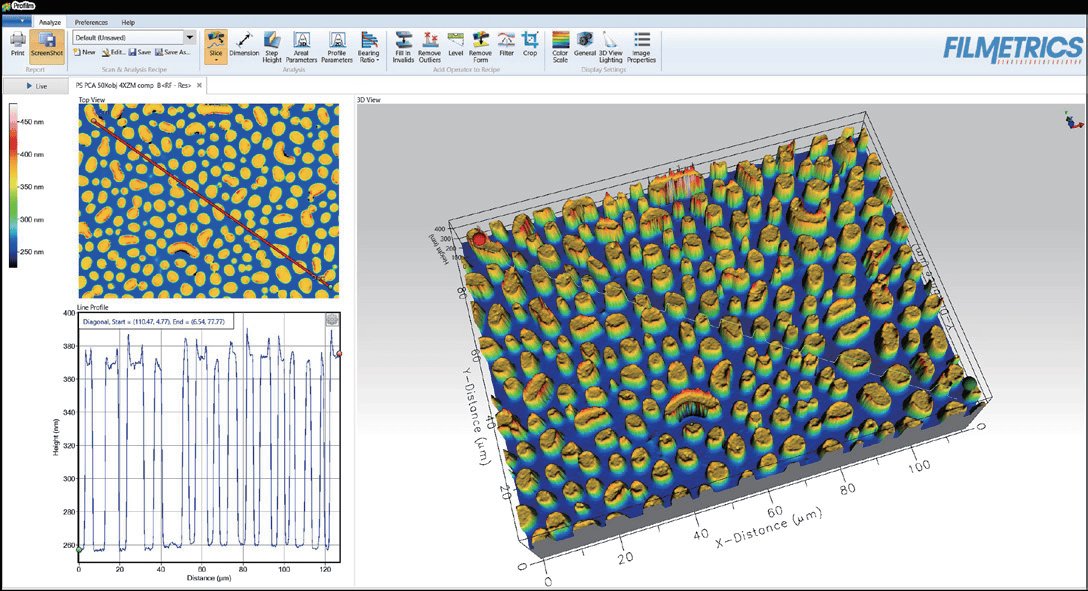

?測量簡單：?Profilm3D光學輪廓儀軟件能直觀的反應包括表面粗糙度，形狀和臺階高度的測量。在數秒內，您可以獲得平面和曲面表面上測量所有常見的粗糙度參數。也可以選擇拼接功能軟件升級來組合多個影像以提供大面積測量。

KLA Profilm3D 光學輪廓儀產品測量原理：

KLA Profilm3D 光學輪廓儀采用白光作為光源，通過分光鏡將光束分為兩路：一路照射被測樣品表面，另一路投射至參考鏡表面，兩束反射光在CCD相機上形成干涉條紋。樣品表面的微小高度差導致光程差變化，通過分析干涉條紋的明暗分布及位置偏移，計算表面各點的相對高度，生成三維形貌數據。

KLA Profilm3D 光學輪廓儀主要應用：

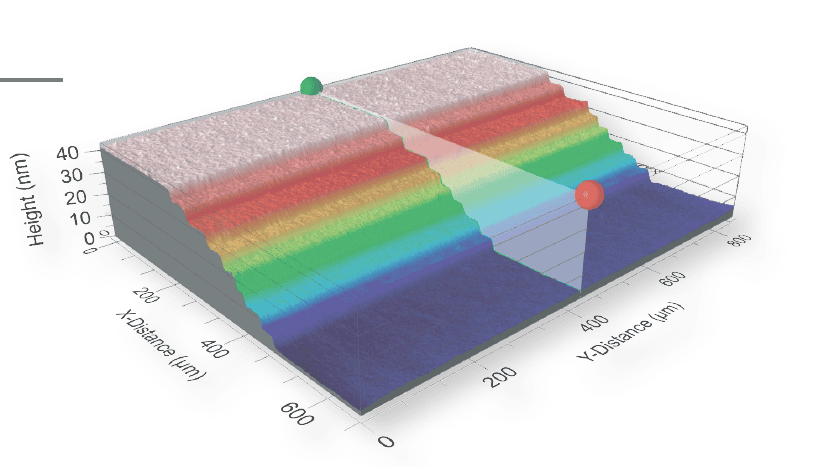

臺階高度	紋理
外形	應力
薄膜厚度	缺陷檢測

KLA Profilm3D 光學輪廓儀產品參數：

厚度范圍（WLI）	50nm-10mm	厚度范圍(PSI)	0-3μm
RMS重復性(WLI）:	1.0nm	RMS重復性(PSI）:	0.1nm
臺階高度準確度：	0.7%	臺階高度精確度：	0.1%
樣品反射率范圍：	0.05%-100%	ISO25178兼容：	是
更多參數可聯系我們獲取
