Filmetrics F54-XYT-300 自動測量光學膜厚儀

圖片關鍵詞

Filmetrics F54-XYT-300 自動測量光學膜厚儀產品介紹：

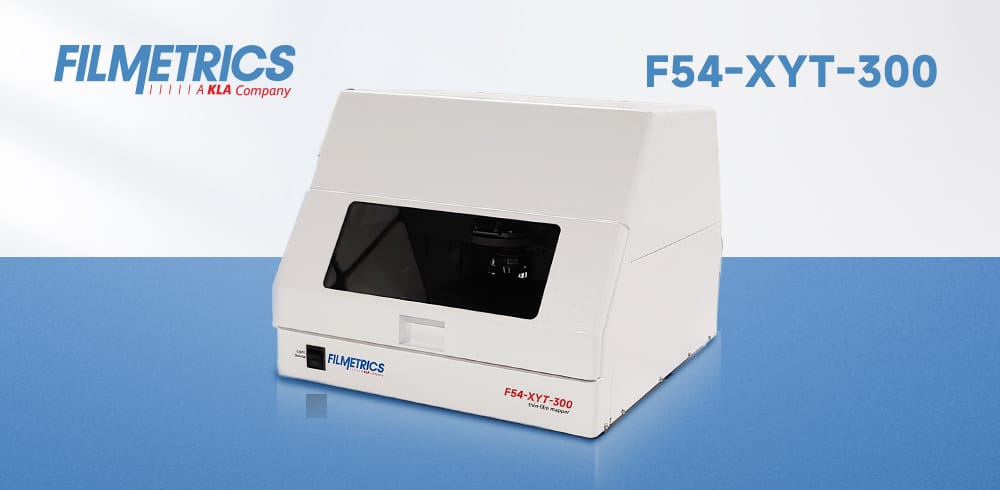

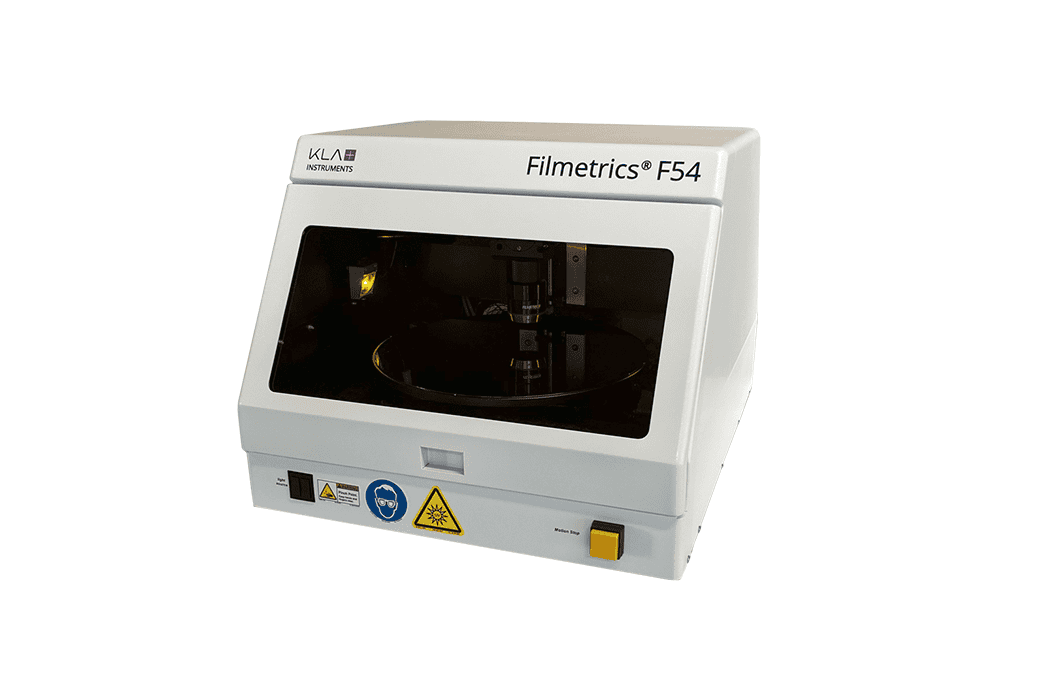

Filmetrics F54-XYT-300 自動測量光學膜厚儀借助F54-XYT-300的光譜反射系統，可以快速輕松地測量200 x 200mm樣品的薄膜厚度。電動XY工作臺自動移動到選定的測量點并提供快速的厚度測量，速度達到每秒兩點。

Filmetrics F54-XYT-300 自動測量光學膜厚儀產品特點優勢：

自動化薄膜厚度繪圖系統，快速定位、實時獲得結果；
可測樣品膜層：基本上光滑的。非金屬的薄膜都可以測量；

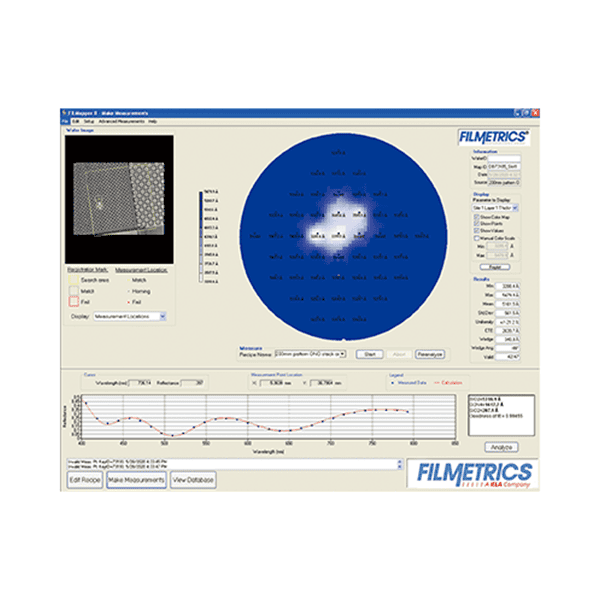

測繪結果可用2D或3D呈現，方便用戶從不同的角度檢視；

Filmetrics F54-XYT-300 自動測量光學膜厚儀測量原理：

當入射光穿透不同物質的界面時將會有部分的光被反射，由于光的波動性導致從多個界面的反射光彼此干涉，從而使反射光的多波長光譜產生震蕩的現象。從光譜的震蕩頻率，可以判斷不同界面的距離進而得到材料的厚度（越多的震蕩代表越大的厚度），同時也能得到其他的材料特性如折射率與粗糙度。

圖片關鍵詞

Filmetrics F54-XYT-300 自動測量光學膜厚儀產品應用與膜層范例：

半導體膜層	顯示技術	消費電子	派瑞林
光刻膠	OLED	防水涂層	電子產品/電路板
介電層	ITO和TCOs	射頻識別	磁性材料
砷化鎵	空氣盒厚	太陽能電池	醫學器械
微機電系統	PVD和CVD	鋁制外殼陽極膜	硅橡膠

Filmetrics F54-XYT-300 自動測量光學膜厚儀產品常見工業應用：

半導體制造	LCD液晶顯示器	光學鍍層	MEMS微機電系統
光刻膠	聚酰亞胺	硬涂層	光刻膠
氧化物/氮化物/SOI	ITO透明導電膜	抗反射涂層	硅系膜層
晶圓背面研磨

Filmetrics F54-XYT-300 自動測量光學膜厚儀產品參數：

波長范圍：	190nm-1700nm	光源：	鎢鹵素?zé)?、氘?/span>
測量nk厚度要求1*：	50nm	測量精度2：	0.02nm
準確度*：取較大者	1nm或0.2%	穩定性3：	0.05nm
樣品大?。?/span>	≤直徑300毫米	速度（含有真空平臺）：	5個點-8秒 25個點-21秒 56個點-43秒

光斑大小	標準500 微米孔徑	選配250 微米孔徑	選配100 微米孔徑
5X物鏡	100μm	50μm	20μm
10X物鏡	50μm	25μm	10μm
15X物鏡	33μm	17μm	7μm
50X物鏡	10μm	5μm	2μm
