鈣鈦礦薄膜涂層旋涂測厚解決方案

2025-09-02 15:07:04 admin

鈣鈦礦薄膜涂層

旋涂測厚解決方案

優尼康科技有限公司

01	鈣鈦礦太陽能電池薄膜概述
02	鈣鈦礦電池的優點
03	鈣鈦礦薄膜的制備
04	鈣鈦礦薄膜測量需求與解決方案

鈣鈦礦太陽能電池薄膜概述

Overview of Perovskite Batteries

隨著新型材料科學的發展，對已商用的第一代硅基太陽能電池，由于其生產材料需高純度及能耗高，大大限制了往后的發展，第二代碲化鎘由于原料毒性大亦非理想太陽能電池新材料，近些年發現的新型鈣鈦礦材料逐漸出現在科學家的視野，其光電轉化率能達到20.1%以上，原料豐富易制備，迅速的成為科學家研究的寵兒。

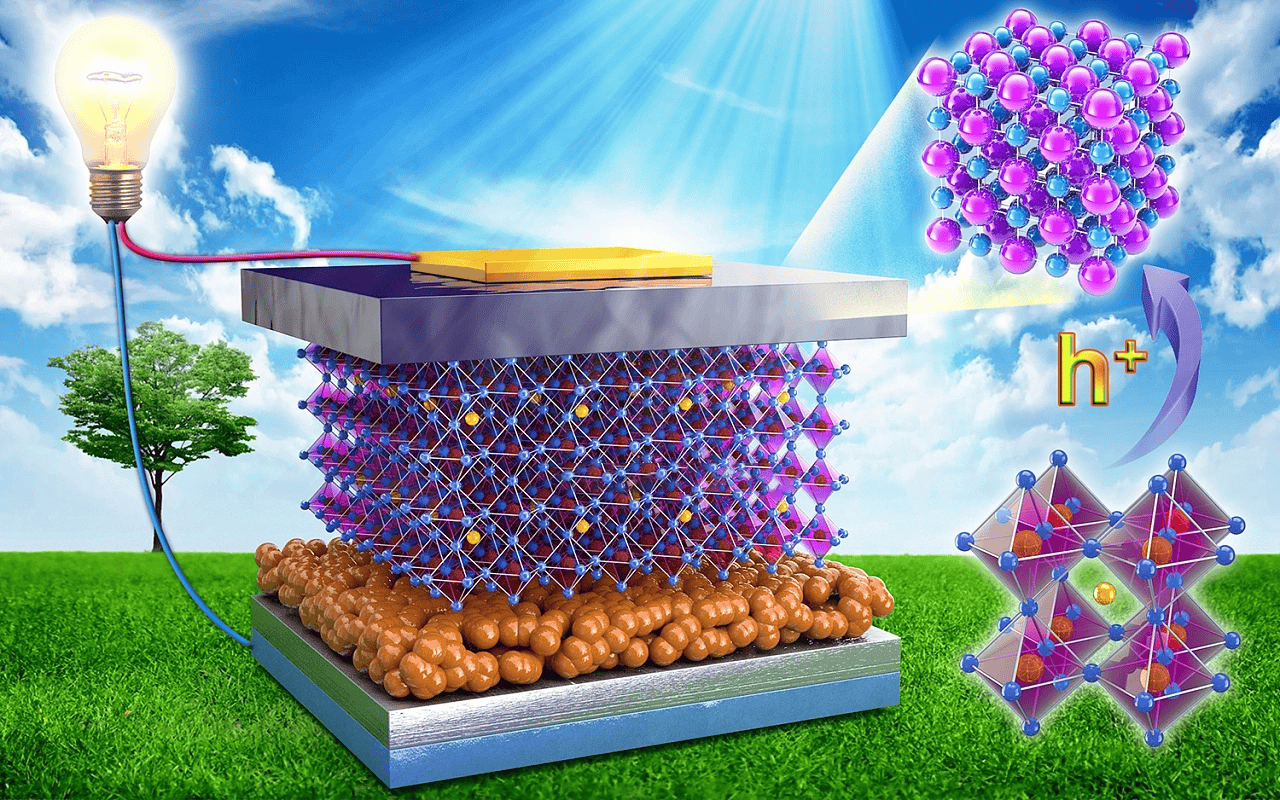

鈣鈦礦太陽能電池被看作第三代太陽能電池，鈣鈦礦晶體為ABX3 結構（其中 A 為 CH₃NH₃⁺，B 一般為 Pb₂⁺等，X 為 Cl^-、Br^-等）以及與之類似的晶體統稱為鈣鈦礦物質，2013年被《自然》評為未來10大科技進展之一。

? 據數據統計中國制造的太陽能電池約占全球7成市場，在新能源國家戰略中占居非常重要的地位。

鈣鈦礦電池的優點

Advantages of Perovskite Cells

鈣鈦礦電池具有以下多種優點

轉化效率高：目前有文獻記載的轉化率達到25%

鈣鈦礦材料載流子壽命遠高于其他太陽電池材料

結構簡單

低溫下材料的結晶性能較好，有利于載流子擴散

能有效傳輸電子和空穴

其電子與空穴擴散長度均可超過1000nm

應用范圍更廣：

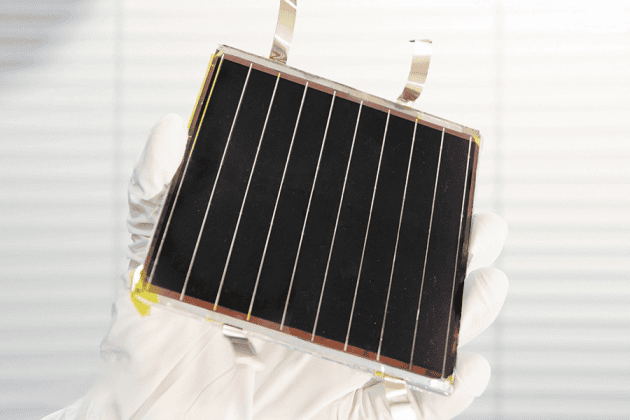

鈣鈦礦太陽電池屬于薄膜材料

可將電池制在塑料、織物等柔性基底上

是柔性能源器件的較好選擇

制作工藝相對簡單，原料來源豐富

可采用不需要真空條件的工藝制備

制備過程能耗低、環境友好

鈣鈦礦薄膜的制備

Fabrication of perovskite thin films

目前鈣鈦礦薄膜的制備方法的一般采用旋涂法

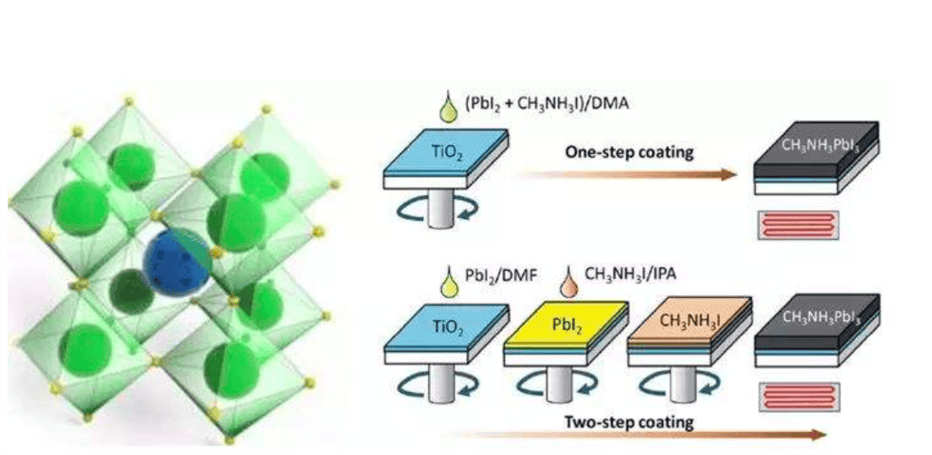

旋涂法的具體操作為,將前驅體溶液旋涂在基板上,在旋涂過程中滴加反溶劑,退火晶化,形成鈣鈦礦薄膜。但是,上述方法,由于受限于旋涂設備的尺寸,不能制備大面積的鈣鈦礦薄膜。

還有更多的制備方法。科學家們正在研究試驗當中。

鈣鈦礦薄膜測量需求與解決方案

Perovskite Thin Film Measurements

客戶測試需求：

薄膜制備時進行實時反射率測試（380-1050 nm）

薄膜制備時進行實時透射率測試（380-1050 nm）

薄膜制備時進行實時薄膜厚度檢測

解決方案設計

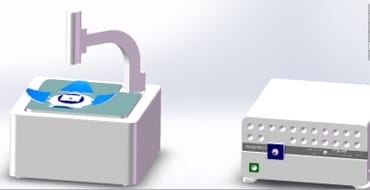

第一步：按照客戶設計需求設計旋涂儀

第二步：集成旋涂儀軟件，起停及轉速自由設置

第三步：集成Filmetrics F20膜厚儀

進行反射，透射，膜厚測試

實物展示

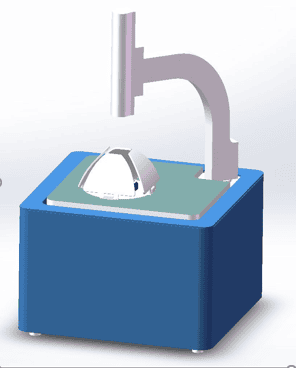

定制旋涂儀

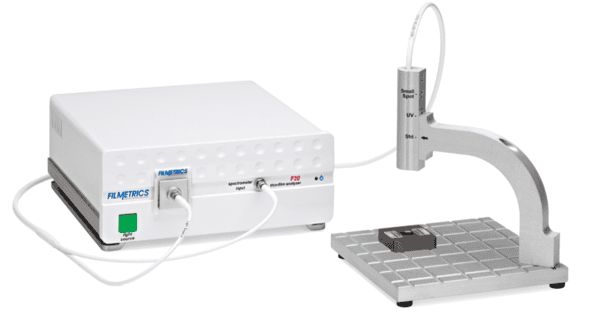

F20膜厚測量儀

產品參數

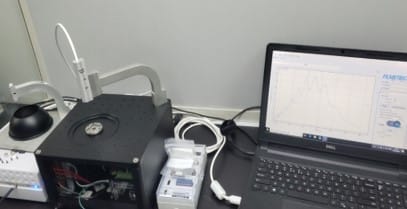

現場安裝測試

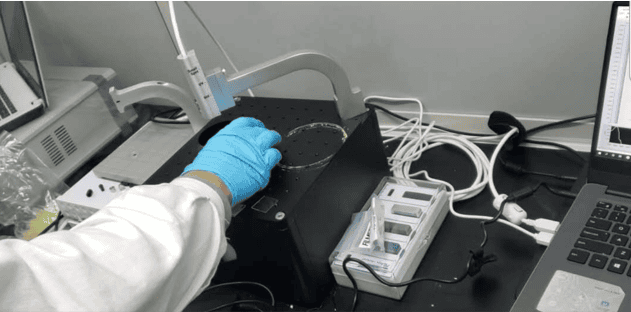

1.安裝旋涂儀及膜厚儀

2.旋涂儀軟件轉速測試

3.F20 Baseline校準

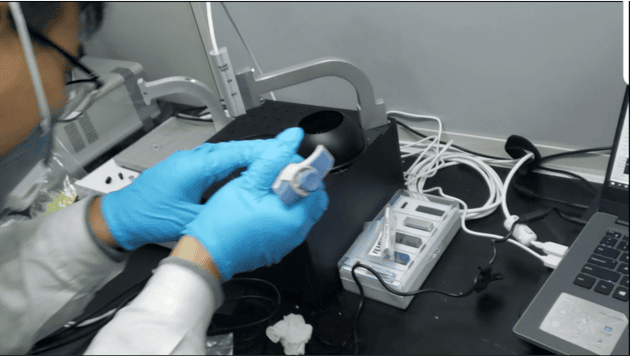

4.鈣鈦礦溶液旋涂

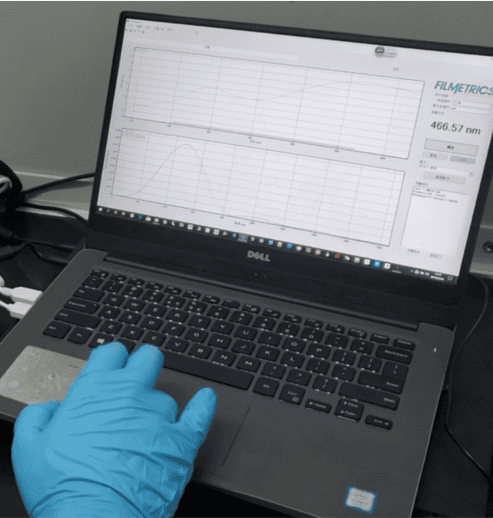

5.在線反射、透射、膜厚分別測試

方案設計者

	潘偉高級技術服務工程師走南闖北，至今已服務上百家企業院校，幫客戶安裝設備、解決問題。經驗豐富，盡心盡力。不光技術過硬，同時具備設計能力，以上旋涂測量系統只是潘工的杰出設計之一。
