SiC半導體中膜厚測量解決方案

2025-09-02 15:00:02 admin

SiC半導體中

膜厚測量解決方案

優尼康科技有限公司

01	SiC半導體材料概述
02	SiC材料的優點
03	SiC器件種類
04	SiC半導體應用
05	SiC半導體廠商
06	SiC半導體測量需求

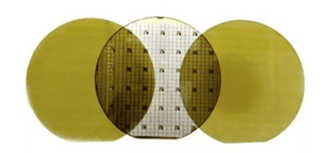

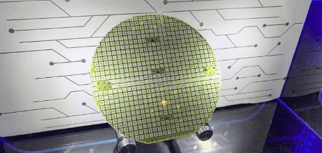

SiC半導體材料概述

隨著第一代和第二代半導體材料發展的成熟，目前在大規模使用的Si功率器件已經達到其性能瓶頸，Si功率器件的工作頻率、功率、耐熱溫度、能效、耐惡劣環境及小型化等性能的提高面臨難以逾越的瓶頸。

現代科技越來越多的領域需要高頻率、高功率、耐高溫、化學穩定性好的第三代半導體，而作為第三代半導體優秀代表的SiC（Silcon carbide），越來越多的受到人們的關注。

作為一種新型的半導體材料，SiC以其優良的物理化學特性和電特性成為制造短波長光電子器件、高溫器件、抗輻照器件和大功率／高額電子器件重要的半導體材料。特別是在條件和惡劣條件下應用時，SiC器件的特性遠遠超過了Si器件和GaAs器件。因此，SiC器件和各類傳感器已逐步成為關鍵器件之一，發揮著越來超重要的作用。

從20世紀80年代起，特別是1989年第一種SiC襯底圓片進入市場以來，SiC器件和電路獲得了快速的發展。在某些領域，如發光二極管、高頻大功率和高電壓器件等，SiC器件已經得到較廣泛的商業應用。

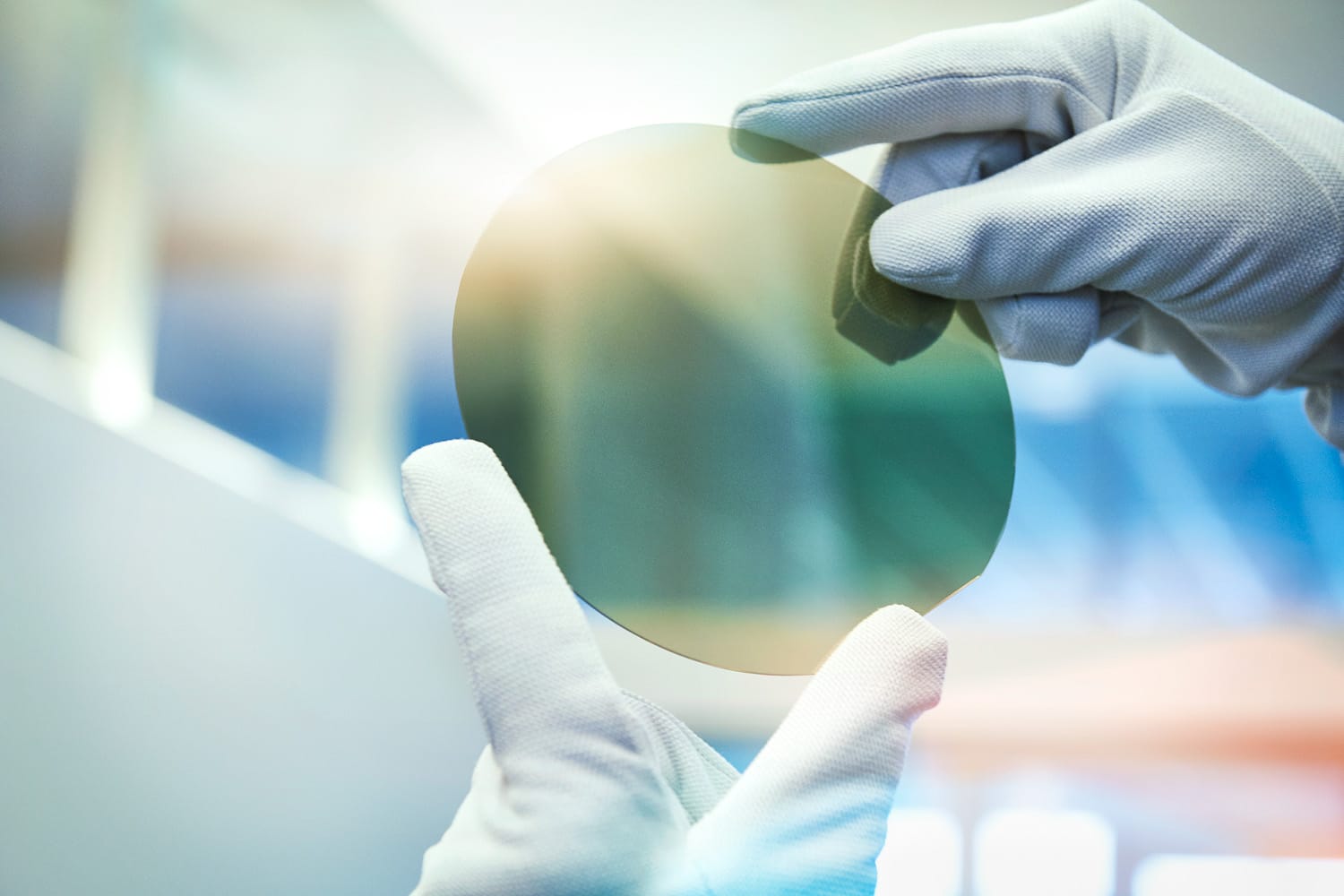

SiC材料的優點

Sic碳化硅材料一般有以下幾個優點：

1.	高擊場強
2.	導熱系數高
3.	高溫抗氧化能力強
4.	耐磨性能好
5.	化學性能穩定
6.	高飽和以及電子漂移速率

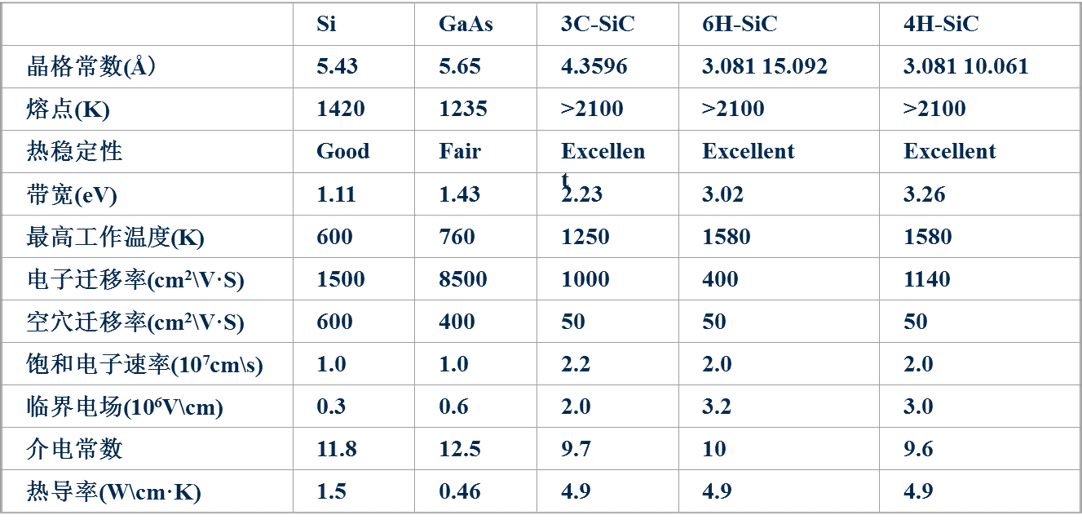

SiC與Si和GaAs的有關參數的對比

SiC器件種類

碳化硅器件主要包括功率二極管和功率開關管。

功率二極管

結勢壘肖特基（JBS）二極管

PiN二極管和超結二極管

功率開關管

金屬氧化物半導體場效應開關管（MOSFET）

結型場效應開關管（JFET）

雙極型開關管（BJT）

絕緣柵雙極型晶體管（IGBT）

門極可關斷晶閘管（GTO）

發射極可關斷晶閘管（ETO）

SiC半導體應用

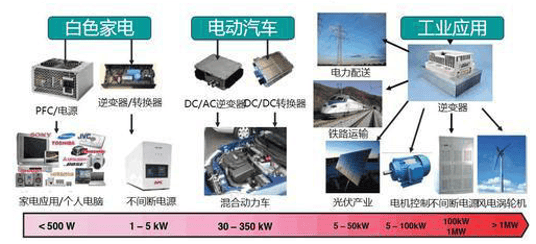

碳化硅半導體器件，其高頻、高效、高溫的特性特別適合對效率或溫度要求嚴苛的應用?？蓮V泛應用于太陽能逆變器、車載電源、新能源汽車電機控制器、UPS、充電樁、功率電源等領域。

SiC半導體廠商

國外廠商	國內廠商
德國英飛凌	株洲中車時代半導體
美國Cree公司	啟迪新材料（蕪湖）
GE	無錫華潤上華科技
日本羅姆公司	...

SiC半導體測量需求

SiC半導體工藝量測中，常見的膜厚測試種類：
Α-Si (1000-20000A)
SiNx (100-4000A)
SiO2 (30-10000A)
USG (1000-20000A)
C膜 (100-2000A)
BPSG (1000-20000A)
POLY (1000A-20000A)

匹配產品型號

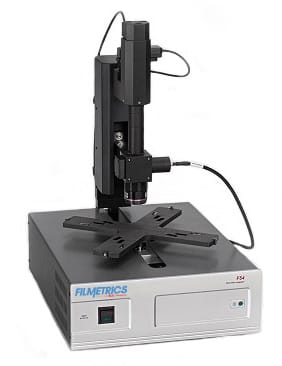

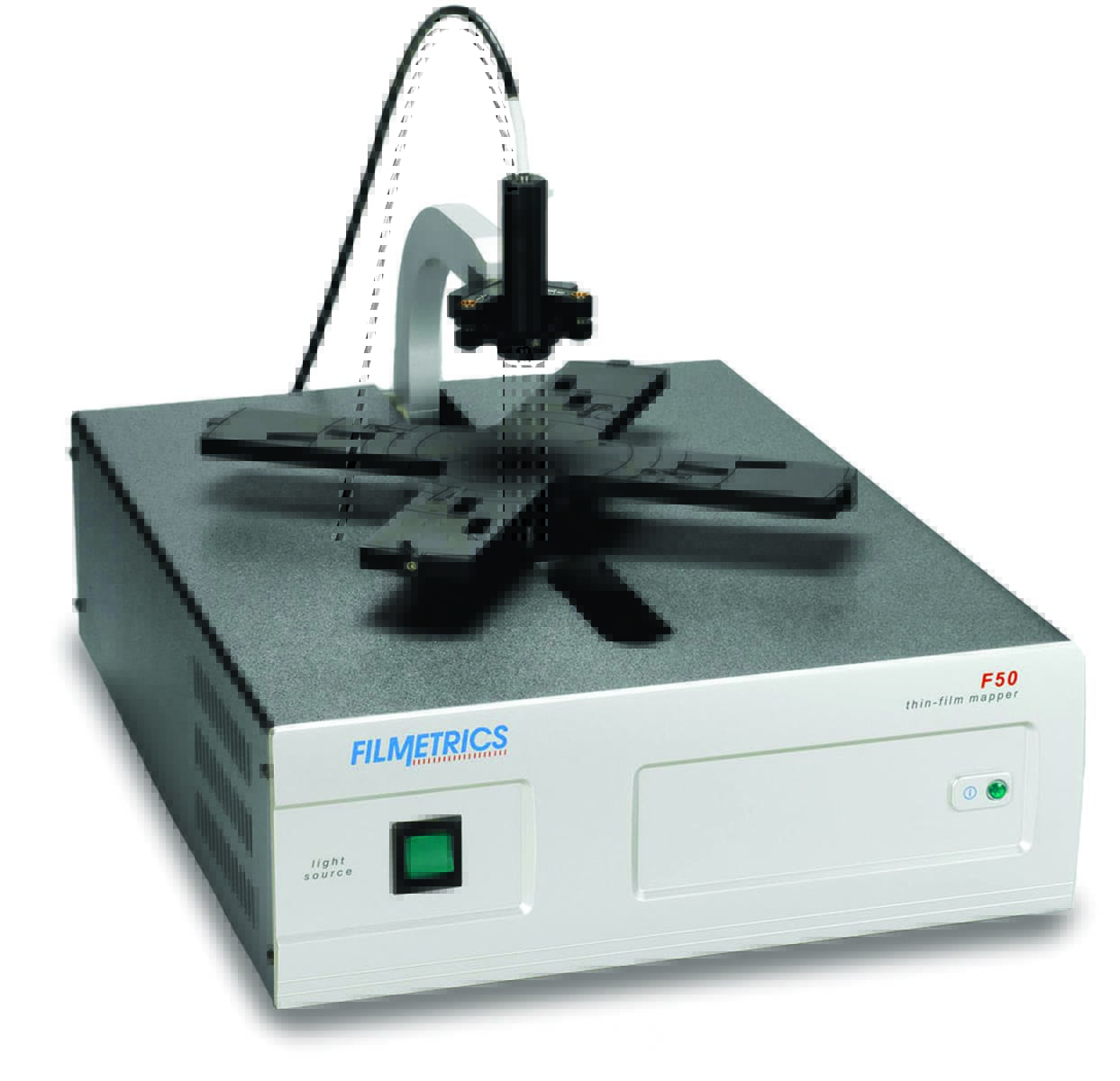

F50-UV

F54-UV

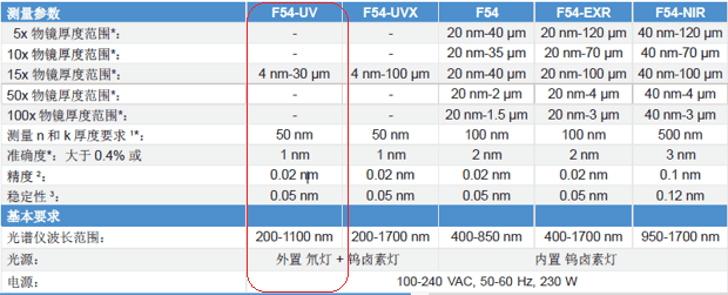

測量參數

測量數據

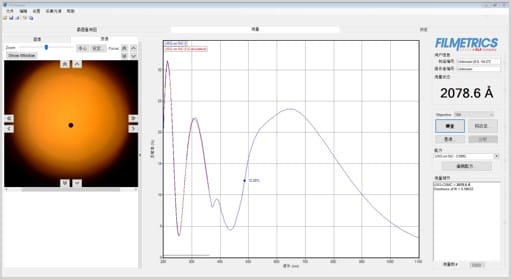

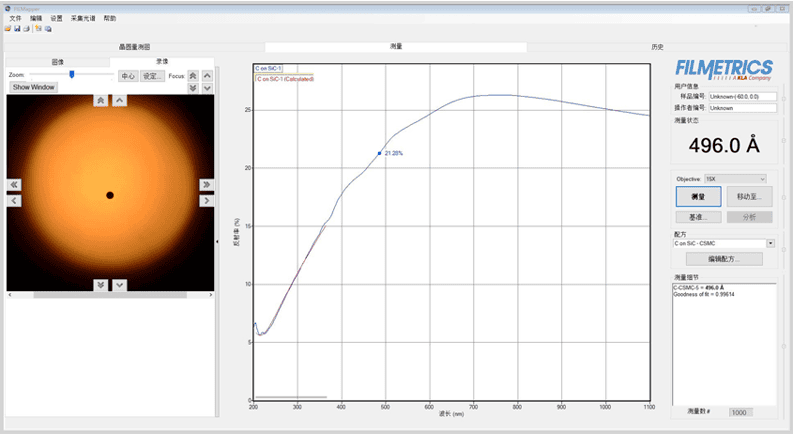

C on SiC

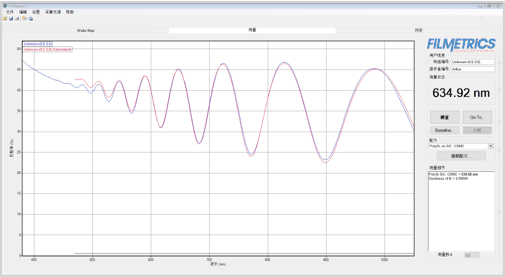

POLY on SiC

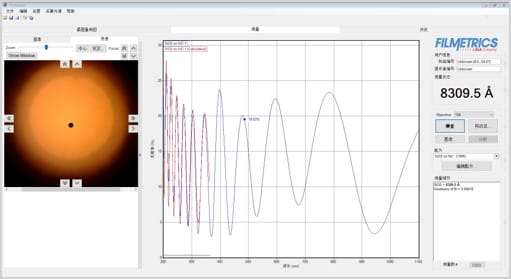

SiO2 on SiC

SiNx on SiC

USG on SiC

BPSG on SiC

本文作者

	胡樹棟華東區銷售經理薄膜測量行業從業十多年，對于薄膜量測的方案解決有著豐富的經驗。讓微流控芯片行業中需要量測流道形貌及深度這類原本比較棘手的問題得到了解決。
