HERZ AVI-600系列 主動式防震系統
產品詳情
| 型號 | 隔振模塊尺寸（每個模塊） | 載重（每個模塊） | 負載范圍 |
| AVI-600M | 長x寬x高：720x288x112.5mm | 0-600kg | 0-1200kg |
| AVI-600S | 長x寬x高：396x288x112.5mm | 0-600kg | 0-1200kg |

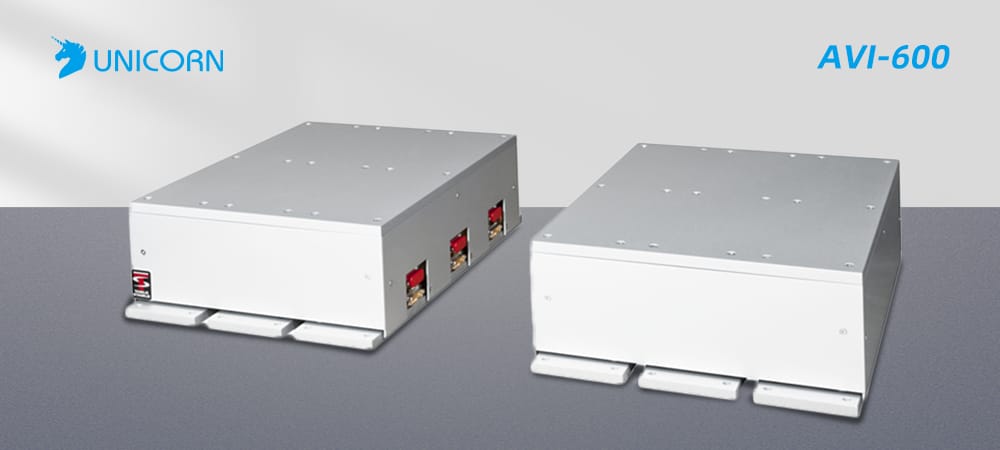

HERZ AVI-600 work station 主動隔振臺
HERZ AVI-600 為緊湊型的主動隔振系統，是納米技術大型儀器隔振的解決方案。對升級和整合到現有的需要低頻隔振功能的設備來說是不錯的選擇，HERZ AVI-600 work station可自由選擇整個系統的尺寸大小和配置，通過增加隔振模塊的數量可以增加系統的承重（承重可至9000磅）。
工作原理
AVI系列主動隔振臺采用特殊隔振技術，適用于任何科研環境下，該隔振模塊可以隔離6個空間方向的振動（包括水平方向和豎直方向），AVI系列主動隔振臺利用控制器內的壓電加速傳感器將外界振動的壓力信號轉換為電信號發送至隔離模塊中的壓電換能器中，隨后壓電換能器將產生一個與傳入壓力大小相等，方向相反的壓力信號來消除傳入振動。隔振系統利用一個反饋回路消除隔振系統的機械共振。
產品特點
產品應用
| SEM | TEM | UHV-SPM | 光刻 |
| 隧道顯微鏡 | Fabry-Perot干涉儀 | 大型對振動敏感的儀器設備 | 更多.. |
性能優勢
技術參數 |
|
| 隔振范圍 | 主動:1-200Hz ;被動: >200Hz |
| 傳輸率 | 超過10Hz<0.017（ -35 dB） |
| 模塊尺寸 | W 11.3” x D 28.4” x H 4.5” (AVI-600) |
| 模塊重量 | 60 KG / 132 Lbs |
靜態柔度(每個模塊) |
|
| 垂直方向 | 約 12 μm / N |
| 水平方向 | 約 6 μm / N |
| 系統噪聲 | 低于50nG/√Hz |
| 耗電量 | 通常情況下為27 W（標配） |
| 輸入電壓 | 90 - 125 VAC / 200 - 250 VAC, 50 - 60 Hz |
| 控制器尺寸 | 48 x 13 x 25 cm / 19 x 5.1 x 9.8” |
| 性能監控 | 通過在示波器上顯示的一個多重信號表示各傳感部位是否隔振 |
