On-line在線薄膜厚度檢測方案

2023-06-12 15:04:21 Lucy

簡 介

優尼康科技有限公司（UNICORN TECHNOLOGY CO., LTD.）成立于2012年11月，注冊于中國香港，是翌穎科技(上海)有限公司的子公司。

翌穎科技(上海)有限公司主要為半導體、新能源企業和高校及研發中心提供各類精密進口制程及測量設備。提供一對一銷售服務，技術支持，備件管理和咨詢服務。

什么是Parylene ?

聚對二甲（Poly－para－ xylylene；簡稱（ parylene）是一種高分子聚合物，在中國又稱為＂派瑞林”。
Parylene是六十年代中期美國 union Carbide Co．開發應用的一種新型敷形涂層材料根據分子結構的不同， Parylene可分為N型、C型、D型、HT型等多種類型。

常用派瑞林材料基本特性

(1):派瑞林C粉防水, 防腐性比N粉強30%,耐電壓低于N粉, C粉適用于PCBA.
(2): 派瑞林N粉耐電壓高防水, 防腐性能低于C粉, 適用于微型電機矽鋼片等.
(3): 派瑞林HT-2粉, 防水, 防腐, 耐電壓都比C-N粉各項性能提高了15%左右, 是在C-N粉基礎上提升起來的,己經代替了C-N粉生產用途.
(4): 派瑞林(F-VT4)-(F-AF4) 粉, 防紫外線強應用于戶外產品, 材料成本偏高客戶暫時很難接受單價.

什么是Parylene C?

膜厚測量?jī)x|環境改善|Filmetrics

Parylene C 是系列中具有商業價值的成員。它由相同的單體制成，只是將其中一個芳香烴氫原子用一個氯原子所取代了。

綜合了優良的介電性能和物理機械性能，對潮濕和腐蝕性氣體有很低的滲透性。

可以提供真正的無針孔覆形隔離。滿足美軍標MIL-46058C,是涂敷重要電路板的材料。

Parylene 特性

Parylene沈積可以經由活潑的單體（ monomer）氣體，聚合于物體表面上，而不同于一般經由液體涂層的方法制備。

其活性分子在被涂裝的對象表面生成完全披覆的聚合物薄膜，可涂裝到任何形狀的表面面，且不產生死角，包括括尖銳的棱角、隙縫內部與細微的針孔中，

膜厚可一致性的被覆在產品的部位，薄膜厚度由1um－50um。

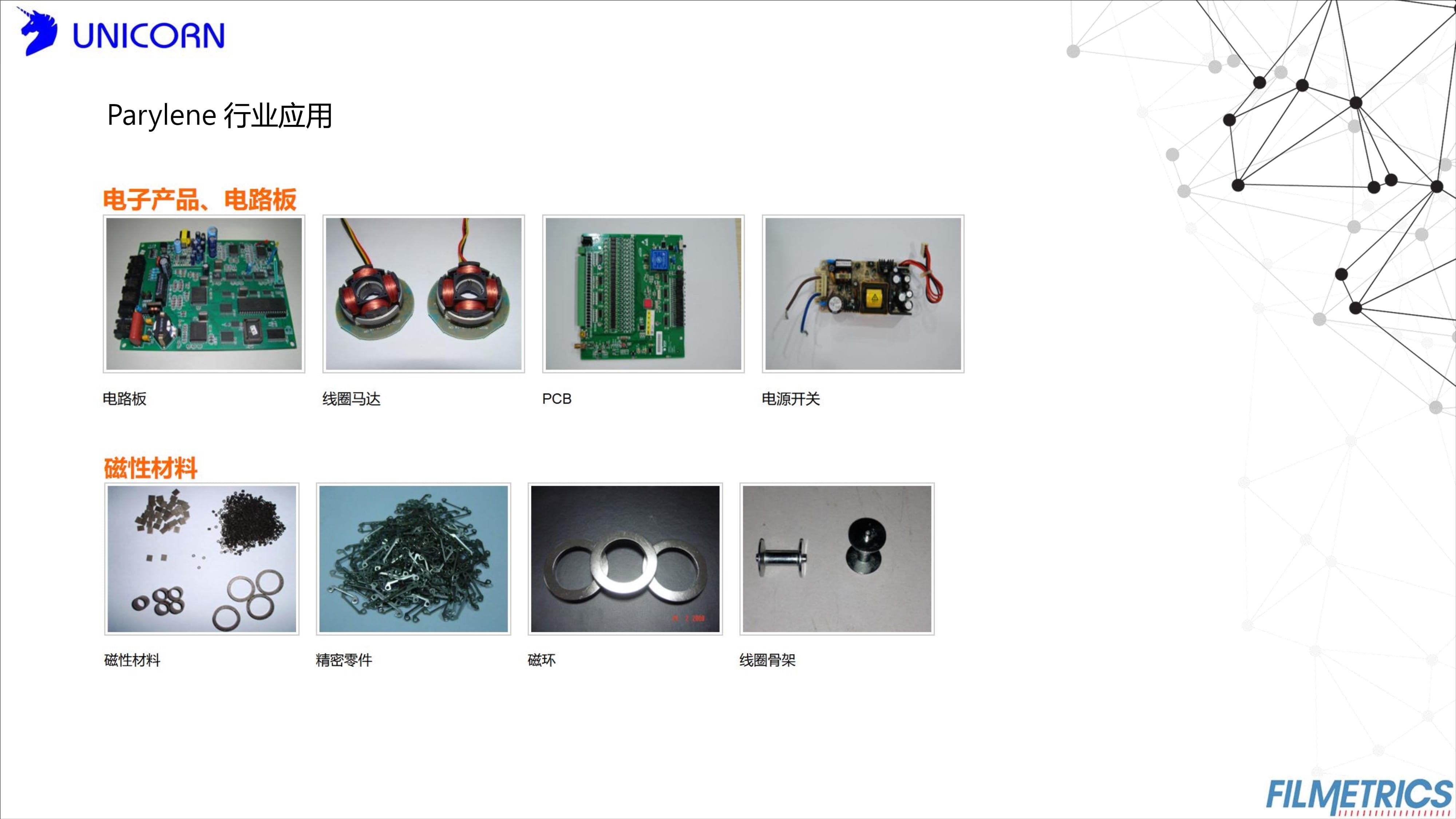

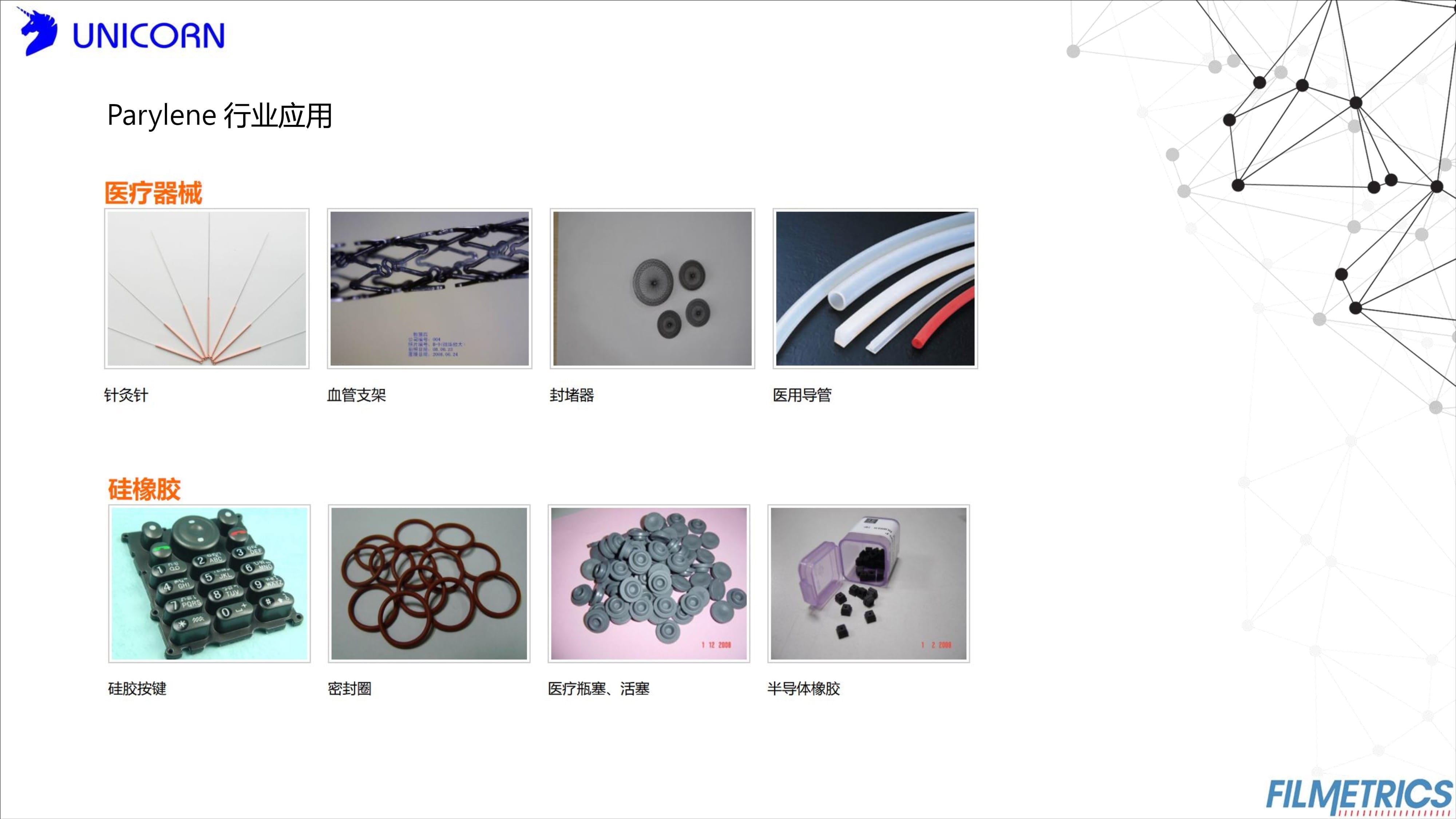

Parylene 行業應用

圖片關鍵詞

Parylene制程工藝介紹

膜厚測量?jī)x|環境改善|Filmetrics

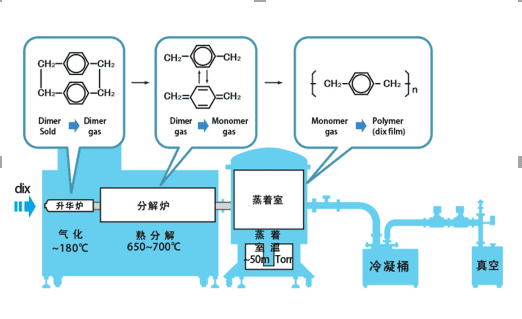

Parylene采用化學氣相沉積工藝（CVD）。

配積過程分為三步驟：
1．真空條件下, 以120℃將固態粉末狀的對二甲苯的二聚物 (di-para-xylylene; dimer) 加熱汽化;

2．以650℃ 將氣態的對二甲苯的二聚物 ,裂解為對二甲苯 (para-xylylene) 的活性單體(monomer);

3．氣態活性單體在室溫下沉積并聚合成聚對二甲苯 (Poly-para-xylylene )的薄膜。

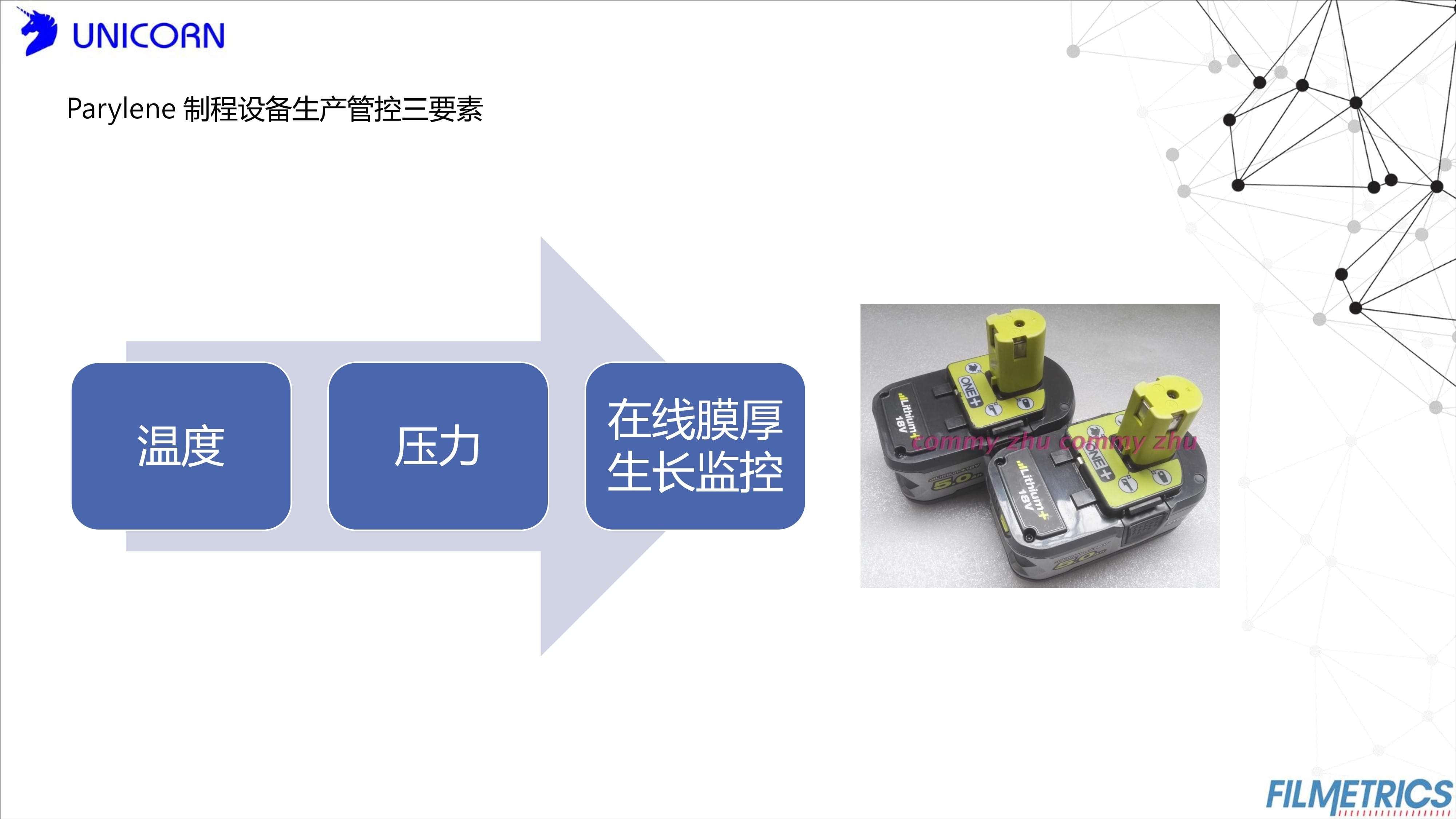

Parylene 制程設備生產管控三要素

膜厚測量?jī)x|環境改善|Filmetrics

Parylene 產品不良的3種特征

Parylene 行業的龍頭

膜厚測量?jī)x|環境改善|Filmetrics

日本高分子材料公司吉世科(KISCO)于1月7日宣布收購美國特種涂層公司Specialty Coating Systems(SCS)。

膜厚測量?jī)x|環境改善|Filmetrics

生產過程中容易出現的問題及監管

問題：

1 .鍍膜過程材料分解純度不夠（缸體內壓力控制，到時厚度均勻性差
2. 材料在缸體停留時間過長 ，導致產品發白
3. 產品缸內擺涉及原材料氣相流動，也會對產品的厚度均勻性產生影響
4. 生產過程中堵缸，產品膜厚不增長
5. 擋風板結構設計很重要，不合理會殘留材料會導致送料管堵塞

溫度，壓力管控、厚度在線監控

產品發白，發藍，產品附著力差、膜厚不均勻.

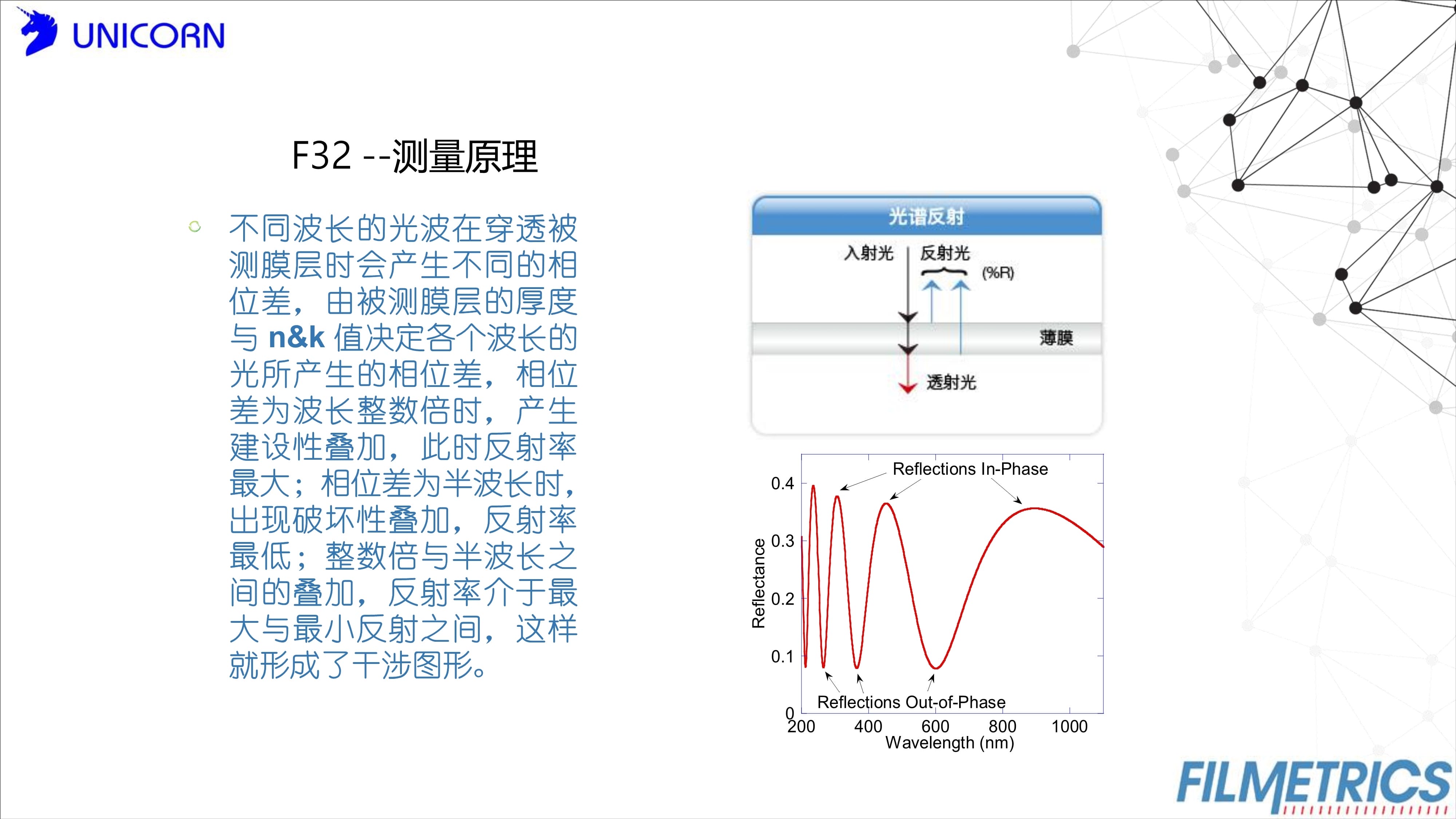

Filmetrics –在線測量的優勢

無損，非接觸式測量、預警

1.生產產品過程監控—實時反饋生產數據，提升產品品質
2.提升生產效率— 設定生產指標 ，報警提示
3.節省材料成本— 縮小產品指標公差，材料節省可見
4.減少人工成本— 監控室直接在線數據監管
5.堵缸、停缸監控— 節省材料，與人工挽救不良率
6.給產品設定精確的厚度范圍
7.方便不同產品工藝的調整

Filmetrics –生產過程在線監控與測量的生產線布置示意圖

膜厚測量?jī)x|環境改善|Filmetrics
