背景：
使用單位：哈爾濱工業大學
該研究室主要針對水處理，及水薄膜領域的研究

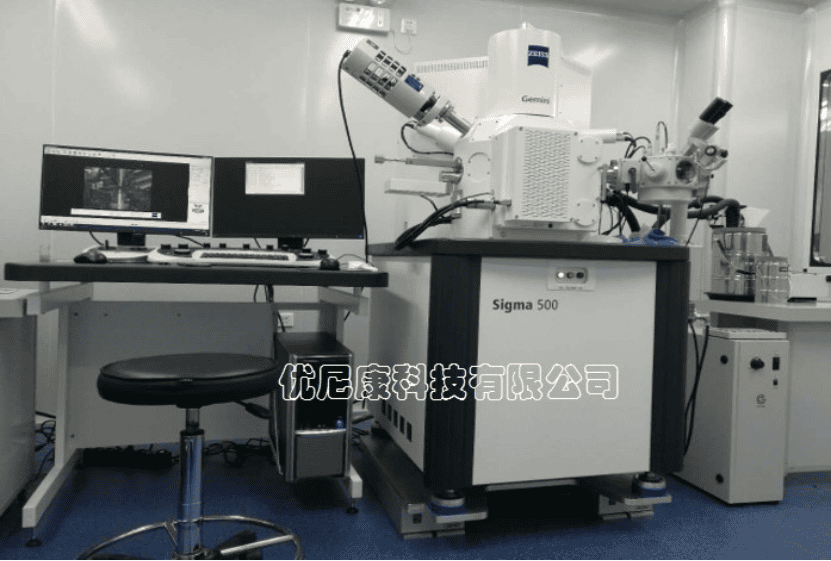

儀器：ZEISS Sigma-500
+應用于品質成像與高級分析的場發射掃描電子顯微鏡
隔振方案供應商：優尼康科技有限公司
+ 環境方案提供商
+ 研究單位服務商
+ Table Stable 主動隔振系統供應商
描述：

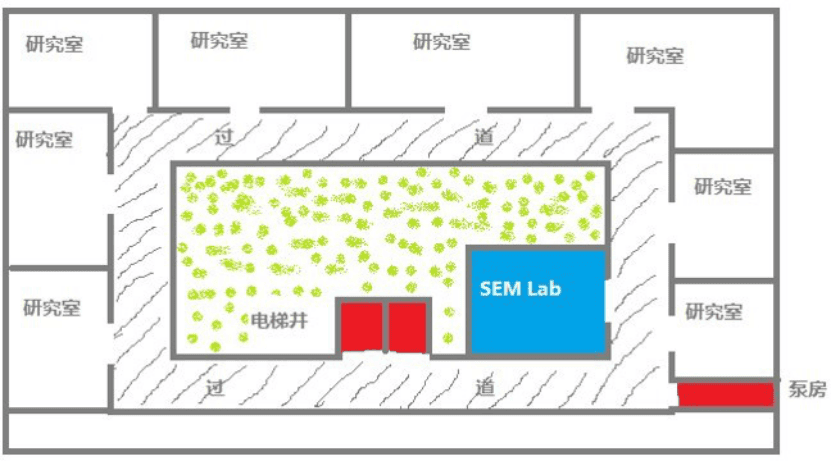

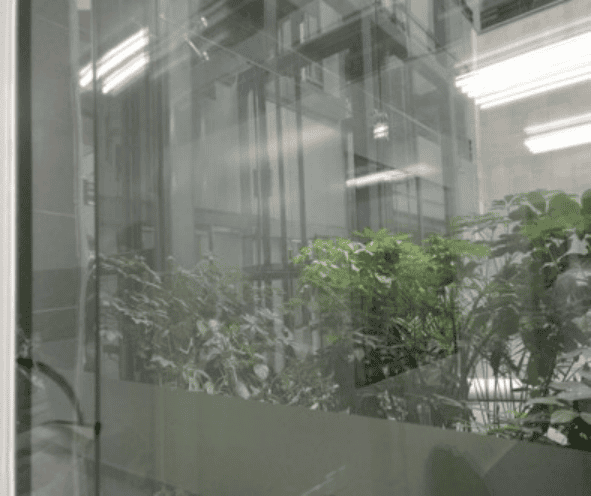

+實驗室的外部環境較為復雜。同樓層多個研究室并排分布，人員物品來往密集。外部10米范圍內的泵房以及電梯井到SEM鏡筒小于5米，由于電梯井的水平面低于實驗室的地面，且是槽式框架結構，當電梯的兩個箱體自由上下工作時，會產生較大振動，直接作用于于電鏡的鏡筒，影響電鏡無法正常捕捉圖像。
+Sigma500內部集成了空氣氣墊，在25Hz~40Hz頻率范圍有較好的減震性。主要用途是減緩電鏡內部產生的高頻機械振動，對來自于地面的低頻振動，則無法消除。
+主動隔振系統可以在0.7Hz-200Hz，做主動減震，從而為電鏡提供一個穩定的環境，提高所拍攝圖片的質量。
Table Stable主動隔振技術
+主動和被動兩種隔離機制同時工作，產生隔振效果
+壓電陶瓷技術，探測傳入的振動并主動地消除振動
+無低頻共振
+在空間6個自由度都有優秀的寬頻譜衰減能力
+剛性設計
AVI-400主動隔振系統
+模塊化設計
+具有負載能力
+小尺寸設計
+適用各品牌電鏡

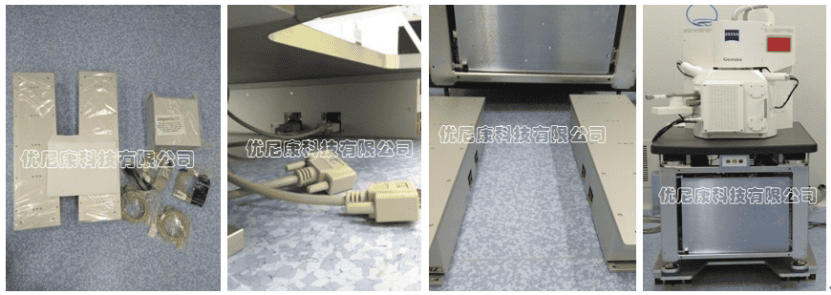

第一步：整體抬升電鏡
第二步：放置隔振系統
第三步：連接線路并調整負載
第四步：開始使用
安裝時間：大約1小時
所需工具：電鏡專用舉升系統 &活動扳手 &內六角扳手 &專用開口扳手

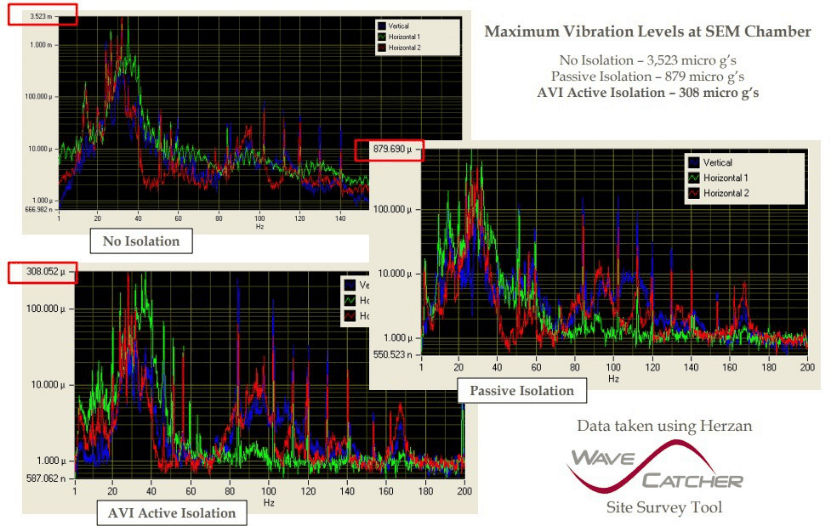

數據展示
圖像展示

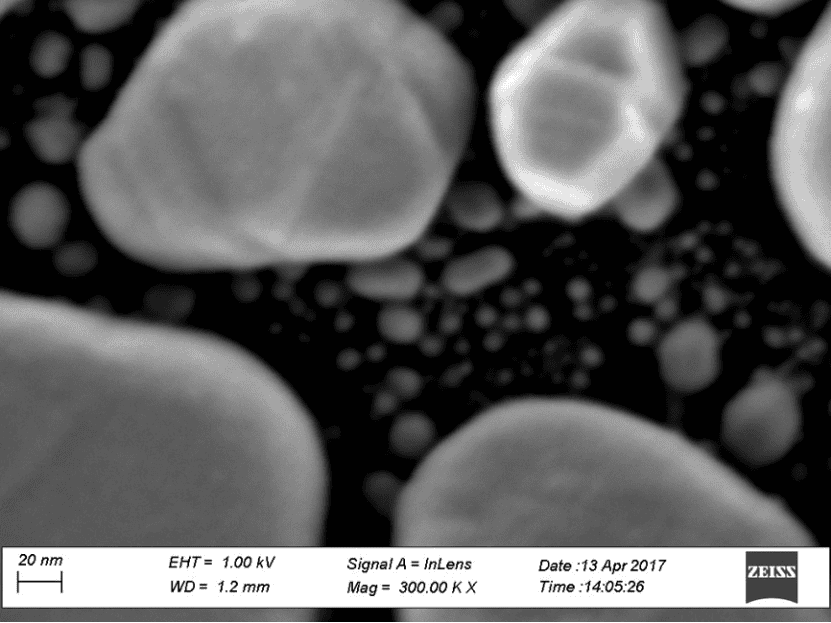

30萬倍-電梯運行時得到的圖像 VS30萬倍-電梯運行+主動隔振時得到的圖像

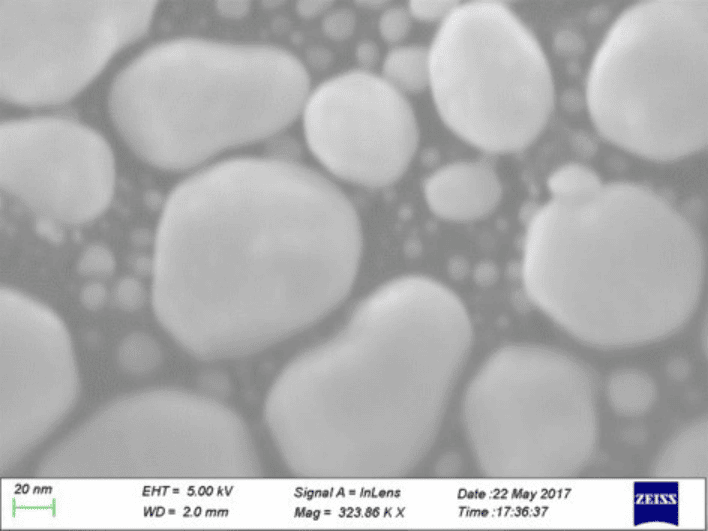

主動隔振后得到的圖像
優勢
+匹配電鏡
+小型化，適用于個性化要求
+模塊可擴展
+不增加電鏡橫向空間
+薄設計，電鏡重心僅增高110mm
+安裝調試簡便，無須國外工程師安裝
+維護費用低
+國內樣機試用及演示
