- / 白光干涉技術精準表征電介質薄膜厚度與光學常數
摘要：
電介質薄膜是光學、半導體等高端制造領域的核心材料，其厚度與光學常數的精確測量直接關系到產品性能與良率。優尼康科技憑借Filmetrics白光干涉膜厚儀的測量技術，為客戶提供快速、精準的電介質薄膜全套解決方案，賦能研發與質控。
白光干涉技術原理：
當入射光穿透不同物質的界面時將會有部分的光被反射，由于光的波動性導致從多個界面的反射光彼此干涉，從而使反射光的多波長光譜產生震蕩的現象。從光譜的震蕩頻率，可以判斷不同界面的距離進而得到材料的厚度（越多的震蕩代表越大的厚度），同時也能得到其他的材料特性如折射率與粗糙度。
一、 二氧化硅薄膜：行業測量的基準
二氧化硅因其在極寬光譜范圍內近乎無吸收（k≈0）且化學計量比穩定（硅氧比接近1:2）的特性，常被視作理想的測量標準物質。熱生長二氧化硅的光學響應高度規范，廣泛應用于厚度與折射率量具的校準。
優尼康解決方案：
Filmetrics膜厚儀的白光干涉測量系統可精準測量 3nm至1mm 范圍內的二氧化硅薄膜厚度，為您建立可靠的質量基準。
二、 氮化硅薄膜：應對復雜組分的挑戰
與二氧化硅不同，氮化硅薄膜的測量挑戰顯著增加，其主要源于：
非化學計量比：實際沉積的薄膜其硅氮比常偏離3:4的理想值。
氧雜質摻入：工藝過程中氧的滲入會形成氮氧化硅，使薄膜光學性質復雜化。
因此，精確測量其厚度時，必須同步分析其折射率與消光系數。
技術突破：
面對這一行業難題，使用Filmetrics的氮化硅擴散模型，F(xiàn)20-UVX可在數秒內實現“一鍵式”測量，全面解析氮化硅薄膜的厚度與光學常數，即使對于富硅、貧硅或含氧的復雜組分薄膜，也能提供精準表征。
三、 典型應用案例：氮化硅薄膜的全面表征
在半導體領域，氮化硅廣泛用作電介質層、鈍化層和掩膜材料。
案例背景：

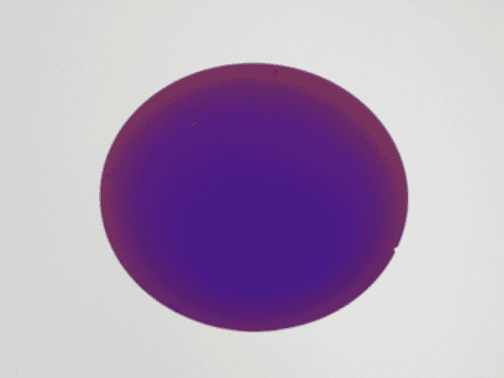

客戶需精確測量硅基底上氮化硅薄膜的厚度、折射率與消光系數，以監控其工藝穩定性。
優尼康的方案與價值：
采用Filmetrics F20-UVX膜厚儀，我們不僅快速獲得了薄膜的厚度、折射率與消光系數，更通過先進的數據分析模型，揭示了薄膜光學性質與其分子當量之間的內在關聯。這使得客戶能夠：
精準監控工藝：實時反饋沉積工藝的穩定性與一致性。
優化薄膜性能：根據測量結果調整工藝參數，獲得目標性能的薄膜。
提升產品良率：從源頭上控制材料特性，降低后續環節的失效風險。

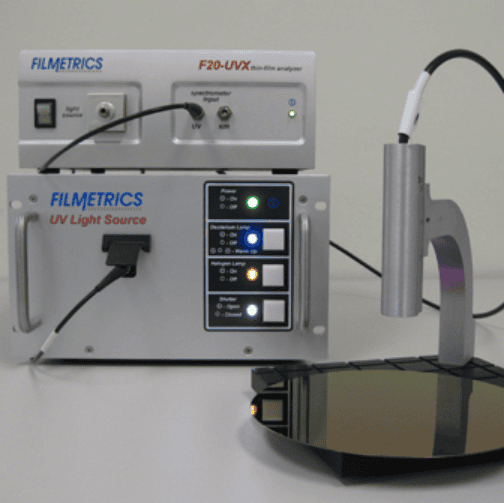

使用設備：

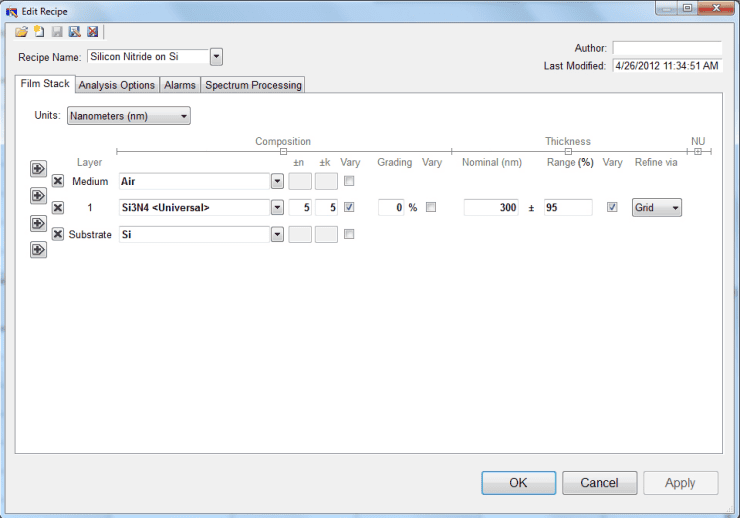

使用軟件參數配置：

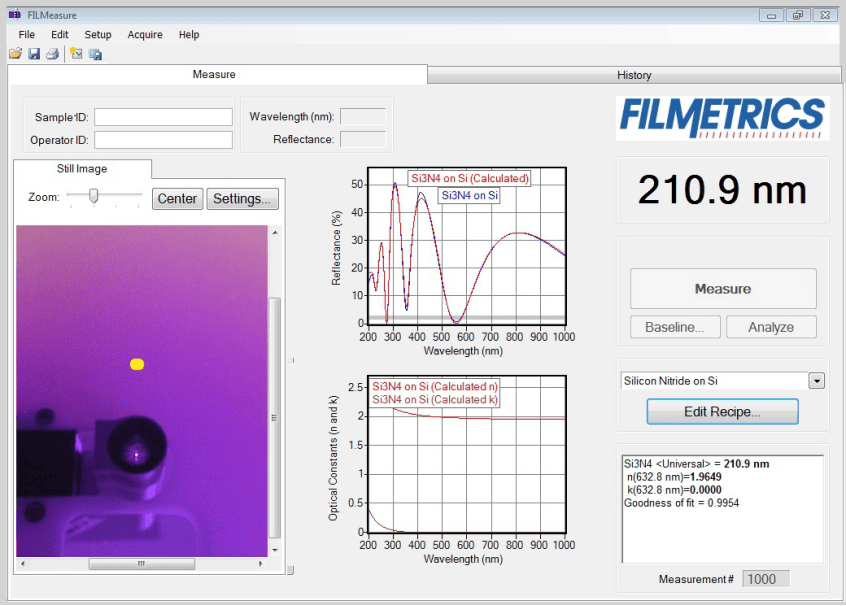

測量結果：
優尼康科技始終致力于以精準數據，賦能您的研發與質控。我們相信，真正的價值源于為客戶解決實際難題。
若您的項目正面臨電介質薄膜測量的挑戰，歡迎您立即聯系我們，預約一次免費的專屬測樣服務。 只需寄出您的樣品，我們的應用工程師團隊將為您呈現一份清晰、精準、富有洞察力的數據報告，并與您共同解讀結果，探討解決方案。
