Filmetrics® 三十年測量進化論

2026-03-09 09:58:18 admin

KLA Instruments^TM小課堂

定期分享KLA Instruments旗下產品的各種技術資料、應用筆記和使用指南。

旗下產品包括：輪廓儀、納米壓痕儀、薄膜測厚儀、方阻測量?jī)x等。

我們今天課程的主角，

它是一個世界知名的儀器品牌，

它在薄膜厚度和方塊電阻測量領域稱霸了很多年，

它成立于1995年，于2019年加入了KLA大家庭，并成為KLA Instruments^TM業務的一部分，

它就是Filmetrics^?_，

是什么讓它在這個細分領域占據一席之地，答案就在它的發展史中。

1995

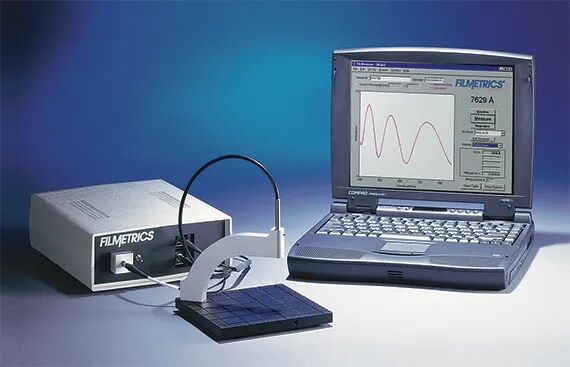

Filmetrics^? F20 誕生 – 世界上少有的小巧緊湊、易于使用的薄膜測量?jī)x器。

F20 是使用微型光纖光譜儀來測量薄膜厚度的儀器. 利用相干干涉產生的特征標志，分析從涂有薄膜的表面反射的白光以測量薄膜厚度。 F20 易于使用且結構緊湊，借助桌面式個人計算機和現代化的用戶圖形界面軟件迅速增長的計算能力，使得以前因使用其他應用程序無法準確測量薄膜的用戶可以轉而使用它。

1996

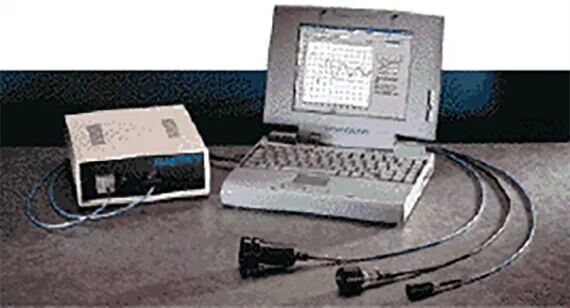

我們推出Filmetrics F30，一款基于反射率的沉積速率監測儀器，專為監測半導體晶體的外延生長而打造。

1997

Filmetrics F30 榮獲研發100強企業大獎

Filmetrics F30 在半導體外延層的 MOCVD 或 MBE 生長過程中進行原位、實時沉積速率監測。 F30 采用桑迪亞國家實驗室開發的虛擬界面技術1, 連續測量從樣品表面反射的光，以監測晶體生長速率。由于虛擬界面技術獨立于底層結構，不同成份的合金可以按順序沉積在單個晶圓上，以快速校準多種不同材料的生長速率和成份。

1998

Photonics Spectra 為 Filmetrics F20 頒發 Circle of Excellence 大獎，將其評為全球 25 大技術創新型光電產品之一。

Filmetrics F40 小光斑測量?jī)x可以連接到標準顯微鏡，能夠以小至 10μm 的光斑尺寸進行薄膜厚度測量.

Filmetrics F20 和 F30 目前可以配備紫外光譜儀，涵蓋波長從 215nm 到 670nm，將可精確測量的最小膜厚從 10nm 降低到 3nm。

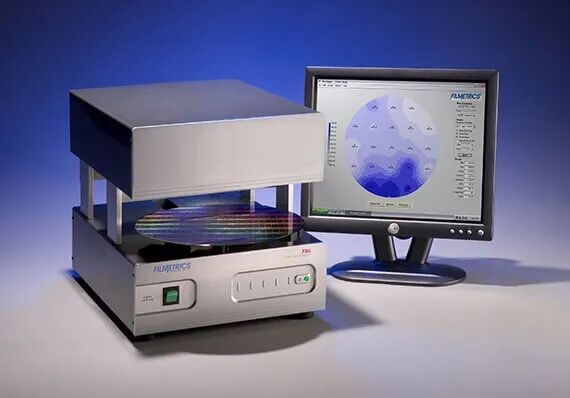

Filmetrics F50 儀器上的 R-Theta 載物臺可承載直徑 200 毫米的晶圓，允許系統在用戶定義的位置測量和顯示薄膜厚度。

通過在化學機械拋光 (CMP) 期間連續監測反射光譜，F(xiàn)ilmetrics F76 原位 CMP 端點檢測系統能夠精確測定工藝端點。

2001

使用高光譜成像系統，F(xiàn)ilmetrics STMapper 全晶圓成像儀器可在不到 5 秒的時間內在直徑為 200 毫米的晶圓上用尺寸為 50 微米的光斑測量薄膜厚度分布圖。

研發雜志為 Filmetrics STMapper 頒發“研發 100 強” 大獎，將其列為年度最重要的 100 種新產品之一。

2002

第1000臺Filmetrics 薄膜測量?jī)x發貨。

Filmetrics 銷售的薄膜測量?jī)x比任何其他制造商都多。能夠獲得市場的廣泛接納要?dú)w功于儀器的易用性和經濟性，以及Filmetrics 應用團隊的高效、高質量的服務支持。儀器軟件 (用于手動樣品臺的FILMeasure? 和用于自動樣品臺的FILMapper?) 添加了大量的新功能和性能的提升。

2003

一款改進后的 Vis-NIR 光譜儀成為所有 Filmetrics 薄膜測量?jī)x器的標準配置光譜儀，涵蓋 400nm 至 1000nm 的波長范圍，可測量 15nm 至 50μm 厚度的薄膜。

目前所有儀器都可以配置 NIR 光譜儀，涵蓋 950nm 至 1700nm 的波長范圍，可測量 100nm 至 100μm 的薄膜厚度。

Filmetrics 推出了 F20-EXR，該儀器包括可見光和 NIR 光譜儀，能夠測量 15nm 至 100μm 的薄膜厚度。

2005

Filmetrics F80 – 高速圖形化晶圓薄膜厚度測量系統

Filmetrics F80 是一種高速、小光斑、高光譜成像薄膜厚度測量?jī)x器。它可以對直徑達 200 毫米的圖形化晶圓進行測量。高光譜成像系統采用革命性的模式識別技術，可以根據薄膜堆疊情況、成份和厚度來區分視場中的區域。

2006

使用高光譜成像系統，F(xiàn)ilmetrics F42 微光斑測量?jī)x器可生成像素尺寸小至 3μm 的薄膜厚度分布圖。

2007

Filmetrics 薄膜測量?jī)x可以配置改進型的 UV-Vis 光譜儀，涵蓋 200nm-1100nm 波長，便于測量 1nm 至 40μm 的薄膜厚度。

Filmetrics F20-CP 上增加了一項 Filmetrics 新技術，名為 AutoBaseline?，當探頭移動到與樣品接觸時，它會持續補償光學系統的變化，從而大幅提高精度和穩定性。

2008

Filmetrics F80-c 是一款高通量、全自動的圖形化晶圓測量?jī)x器具有模式識別功能，可識別直徑達 300 毫米的晶圓。

2009

Filmetrics 推出 F60-t 桌面式和 F60-c 全自動化儀器，用于對直徑達 300 毫米的無圖形晶圓進行薄膜厚度測量。

2010

垂直入射光源的反射率和透射率測量功能被加入到 Filmetrics F10-VC 中，該功能也可用于精確測量薄膜吸收率。

2011

Filmetrics F10-RTA 的反射率/透射率/角度反射率功能是在F10-VC 上另外添加了一個光學子系統，以測量某個角度的反射率。這些測量結果可以與垂直入射反射率和透射率數據相結合，以測量薄膜的 n 和 k，而無需 n 和 k 模型。

Filmetrics F50-XY-510 自動薄膜測厚儀配備特有的 X-Y 平移系統，可測量最大尺寸為510mm x 510mm 的樣品。

新型 Filmetrics F70 采用顏色編碼光學設計，可以測量從 50μm 到 15mm 的薄膜。

2012

新的 Filmetrics aRTie 儀器同時測量反射率和透射率光譜，包括一個壽命為 40,000 小時的光源，并通過 USB 接口電纜供電。

Filmetrics F10-ARc – 緊湊型便攜式儀器，用于測量塑料鏡片涂層厚度。

Filmetrics 推出自動波長校準技術，該技術使用集成的氣體放電燈來顯著提高精確性和穩定性。

2013

使用 R-Theta 自動樣品臺，F(xiàn)ilmetrics F54 顯微鏡光斑測量?jī)x器提供自動化的樣品膜厚分布圖，測量的光斑尺寸小至 2.5μm.

Filmetrics SS-XY-38 自動 X-Y-Z 樣品臺具有 38 毫米的 X-Y 行程，增加了自動聚焦功能，可以與新的或現有的儀器結合使用，例如與 Filmetrics F20 結合使用。

2014

Filmetrics F57 CTM 將 Filmetrics 顏色編碼測量技術與 R-Theta 樣品臺相結合，可測量直徑達 300 毫米的樣品，可測量 50 μm至 15 mm的薄膜厚度。

Filmetrics LS-DT2 UV-Vis-NIR 光纖光源提供更高的可靠性、基于 USB 的數字化功能控制以及燈具壽命儀表，旨在與包括 UV 光譜儀的 Filmetrics 儀器配對使用。

2015

Filmetrics F64-c 全自動化儀器利用自動轉臺、晶圓自動傳送、可選的預校準器和精密光學校準機制，使用小至 1μm 的光斑尺寸來測量圖形化的晶圓膜厚。

Filmetrics -sX 系列儀器，例如 F3-sX，可以測量達 3mm 的薄膜厚度以及厚度達 1.3 mm的硅晶圓。

Filmetrics XY10 電動載物臺可以搭載到大多數 Filmetrics 儀器中，能以每點 0.2 秒的速度進行薄膜厚度或折射率成像。 XY10 可以選配電動自動對焦。

2019

Filmetrics加入KLA。

Filmetrics于2019年3月6日加入KLA Instruments，成為了KLA公司的成員。Filmetrics 系列薄膜測量?jī)x器將 KLA 的桌面式量測能力擴展到薄膜厚度、n 和 k 的測量。 The Filmetrics Profilm3D? 光學輪廓儀擴展了KLA 測量表面形貌的產品系列，為KLA 現有儀器無法適用的應用提供了新的選擇。

關于FIlmetrics產品的具體信息，請登錄我們的唯一中文官網網站：

www.kla-instruments.cn

或也可以通過掃描以下二維碼登錄網站

我們深耕薄膜測量行業十多年，不論您在薄膜測量方面有什么問題，我們的技術專家都可以為您提供有價值的建議或解決方案。歡迎來電，我們很高興與您討論您的應用問題。
