在當今競爭激烈的3C（計算機、通信、消費電子）市場，產品的美觀度和精致感已成為消費者選擇的重要標準。從手機的金屬中框到智能手表的曲面玻璃，任何微小的瑕疵、劃痕或尺寸偏差都可能影響產品品質。因此，高效、精準的外觀檢測技術至關重要。本文將為您深入解析表面輪廓儀在3C產品外觀檢測中的關鍵應用，助您全面了解這一精密測量工具。

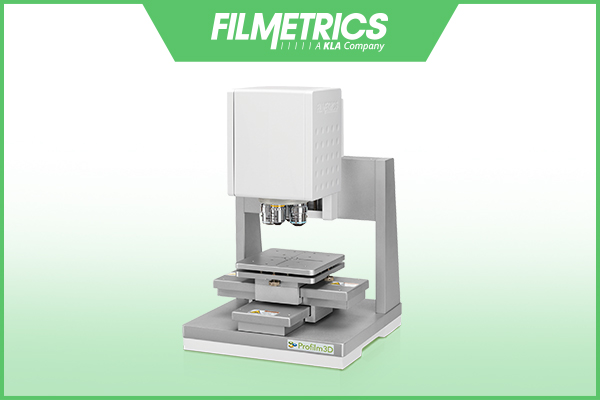

表面輪廓儀，特別是光學式輪廓儀，是一種用于測量物體表面形貌的高精度儀器。它采用白光干涉或共聚焦等先進技術，以非接觸的方式獲取樣品表面的三維信息。以優尼康科技有限公司（翌穎科技）代理的KLA Profilm3D光學輪廓儀為例，它利用垂直干涉掃描(WLI)與相位干涉(PSI)技術，能夠?qū)崿F(xiàn)次納米級的表面形貌研究。當白光通過分光鏡分別照射到樣品表面和參考鏡表面時，兩束反射光會發生干涉，通過分析干涉條紋的明暗與位置變化，即可精確計算出樣品表面各點的高度，從而生成三維形貌數據。這種非接觸式的測量方式，對于3C產品中常見的脆弱或敏感材料（如屏幕玻璃、涂層）尤為適用，能有效避免損傷。
表面輪廓儀憑借其高精度和非接觸式的特點，在3C產品生產的多個環節發揮著不可替代的作用，確保產品外觀的精致與功能的一致。
手機與智能穿戴設備的曲面輪廓測量
隨著3C產品設計語言的進化，2.5D和3D曲面玻璃成為主流。無論是手機背殼的弧度，還是智能手表屏幕的邊緣，其曲面過渡是否順滑，直接影響握持手感和視覺美感。表面輪廓儀可以精確測量曲面玻璃的輪廓度、曲率半徑以及任意截面的臺階高度。例如，在測量手機陽極氧化膜厚度或iWatch陽極氧化膜厚度時，它能夠提供準確的數據支持，確保表面處理的一致性和美觀度。
精密結構件的粗糙度與臺階高度檢測
3C產品內部包含大量精密金屬結構件，如中框、卡托、按鍵等。這些部件的表面粗糙度不僅影響手感，也關系到后續的噴涂或鍍層工藝。同時，不同材質拼接處的段差（臺階高度）也是控制的重點。表面輪廓儀能夠快速測量這些區域的表面粗糙度參數（如Ra、Rz）和臺階高度，確保組裝后的產品平整光滑，沒有硌手感。其垂直分辨率可達亞納米級（<1nm），完全能滿足最嚴苛的加工要求。
屏幕玻璃與防護涂層的品質監控
手機屏幕不僅需要透光性好，其表面的防水涂層、防指紋涂層（AF coating）的均勻性和厚度也至關重要。表面輪廓儀可以無損地測量這些納米級涂層的厚度，并評估其均勻性。同時，對于屏幕玻璃本身，也可以檢測其表面是否存在細微劃傷、異物或蝕刻缺陷。如Filmetrics F50系列膜厚儀，其自動化多點測量功能可以快速生成涂層厚度分布圖，為工藝監控提供直觀的數據。
為了確保測量結果準確可靠，選擇表面輪廓儀時需要關注其核心性能指標。結合優尼康科技有限公司（翌穎科技）提供的產品信息，以下幾個參數值得重點關注：
測量范圍與精度：優秀的表面輪廓儀應能覆蓋從納米到毫米級別的測量需求。例如，KLA Profilm3D的厚度測量范圍可覆蓋50nm到10mm（WLI模式），臺階高度準確度可達0.7%，重復性精度更是低至0.1nm（PSI模式），這為從超薄涂層到宏觀結構件的測量提供了保障。
樣品反射率適應性：3C產品材料多樣，從高反射的金屬到低反射的黑色塑膠。儀器的適應性至關重要。Profilm3D能夠兼容0.05%到100%的樣品反射率，這意味著無論是亮面金屬還是啞光材質，都能實現穩定測量。
自動化與效率：在量產檢測中，測量效率直接影響產能。像KLA Profilm3D標配的100mm自動XY樣品臺，以及支持軟件拼接功能以獲得更大面積測量數據的能力，都能顯著提升檢測效率，滿足產線快速響應的需求。
總而言之，表面輪廓儀憑借其非接觸、高精度、高重復性的技術特點，已深度融入3C產品從研發到量產的各個環節。它不僅能量化肉眼難以察覺的微觀缺陷，還能為生產工藝的優化提供關鍵數據支持。在追求極致設計與卓越品質的今天，選擇一款性能可靠的表面輪廓儀，是提升產品競爭力的重要一環。
