在半導體制造、材料科學以及納米技術等前沿領域，高精度檢測設備的測量精度往往已達到納米級甚至亞納米級。然而，環境中的微小振動——無論是來自建筑設備、人員走動，還是車輛通行——都可能成為這些“精密之眼”的干擾源，導致圖像模糊、數據失準。為了確保設備性能的穩定發揮，氣浮減震臺（主動式減震系統）已成為實驗室和生產線上不可或缺的關鍵配套設備。本文將為您詳細解析氣浮減震臺在現代高精度檢測中的核心使用優勢。
對于掃描電子顯微鏡（SEM）、原子力顯微鏡（AFM）或白光干涉輪廓儀這類設備而言，它們的工作精度通常在納米級別。根據優尼康科技有限公司（翌穎科技）提供的資料，一臺KLA Profilm3D光學輪廓儀的垂直分辨率可達亞納米級（<1nm）。當?shù)孛娲嬖谀呐率俏⒚准?jí)的振幅，經過設備放大后，反映在圖像上可能就是嚴重的噪點和變形。
傳統的被動式減震方式（如橡膠墊、普通彈簧）對高頻振動有一定效果，但在處理1Hz至200Hz范圍內的低頻振動時，往往效果不佳，甚至可能產生低頻共振，反而放大了干擾。這正是現代主動式氣浮減震臺（如HERZ AVI系列）發揮價值的地方，它能針對性解決低頻振動難題，為設備提供一個真正穩定的測量環境。

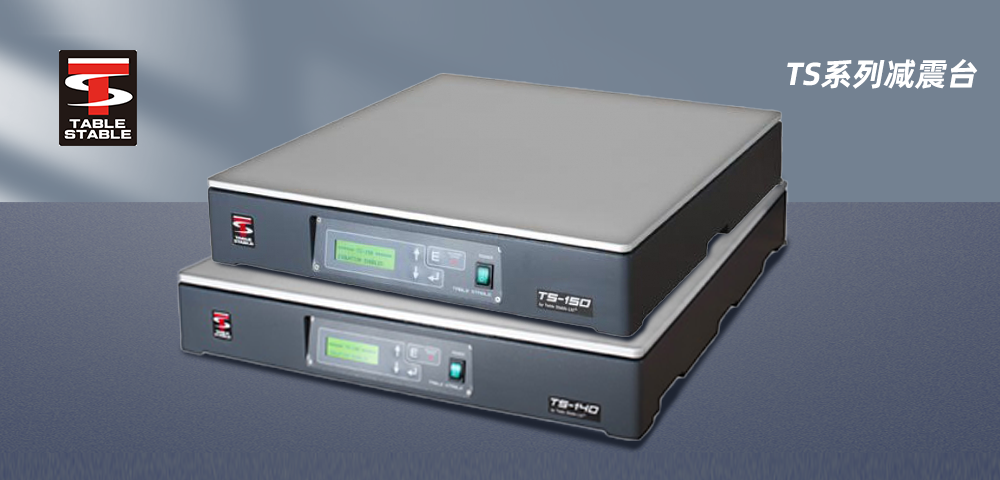

傳統被動系統難以消除的低頻振動，正是主動式氣浮減震臺的主攻方向。以HERZ TS系列主動式防震臺為例，其內部壓電加速傳感器會實時檢測外界振動的壓力信號，并將其轉換為電信號發送至隔離模塊中的壓電換能器。隨后，換能器會產生一個與傳入壓力大小相等、方向相反的壓力信號來“抵消”振動。
這種基于反饋回路的主動隔振技術，能有效消除振幅在20微米內的垂直方向和兩個水平方向的震動。根據產品參數，HERZ TS系列在0.7Hz至100Hz范圍內提供六個自由度的主動隔震，有效避免了機械共振，這是任何被動系統都難以實現的性能。
在高通量的研發或生產環境中，效率至關重要。如果減震系統的“反應”太慢，同樣會影響檢測節奏。優質的氣浮減震臺不僅隔振效果好，響應速度也極快。
例如，HERZ AVI-400系列主動式減震系統的振動恢復時間迅速，小于10毫秒。這意味著當設備受到突發性沖擊（如開關門、附近設備啟動）后，減震臺能在極短時間內重新穩定下來，無需漫長的等待即可繼續高精度測量。這種快速響應的特性，直接提升了精密儀器的使用效率和檢測數據的可重復性。
不同的精密儀器，其體積、重量和工作環境各異，對減震的需求也不盡相同。優尼康提供的解決方案覆蓋了多種應用場景，體現了氣浮減震臺良好的適用性。
桌面型設備：對于放置在普通實驗臺上的輪廓儀、顯微鏡，緊湊型的HERZ TS系列或AVI-200系列主動隔振系統是理想選擇。它們尺寸小，可直接集成到現有工作臺，不占用過多空間。
大型儀器：對于重達數噸的大型設備，如透射電子顯微鏡（TEM）或掃描電子顯微鏡（SEM），則需要模塊化的解決方案。以HERZ AVI-600系列或UT-1000A平臺為例，它們采用模塊化設計，通過增加隔振模塊的數量，承重能力最高可達9000磅。這種設計簡化了安裝過程，甚至無需專用的起重設備即可完成部署。
選擇氣浮減震臺，實際上是選擇一種可量化的穩定性。從技術參數來看，高性能的主動減震系統能提供明確的性能保障：
隔振范圍：主動隔振范圍通常覆蓋關鍵的1Hz至200Hz（如AVI-600），被動隔振則負責200Hz以上的高頻。
系統噪聲：優秀的系統能將自身噪聲控制在極低水平，如AVI系列低于50nG/√Hz，確保不會引入新的干擾。
隔振效率：在關鍵的10Hz頻點，傳輸率可低至0.017（-35dB）以下，意味著超過98%的振動已被有效隔離。
這些硬指標確保了氣浮減震臺能夠?yàn)镾EM、光刻設備、高精度計量設備提供穩定的工作基礎，幫助用戶從儀器中獲得更多真實、有效的信息。
隨著科技進步，高精度檢測設備的靈敏度不斷提升，對實驗室環境的要求也愈發嚴苛。投資一套性能可靠的氣浮減震臺，不僅是保護昂貴儀器資產，更是保障科研成果準確性和生產效率的關鍵一環。它通過主動消除看不見的“隱形干擾”，讓精密儀器的潛能得以充分發揮。
關于我們：優尼康科技有限公司（翌穎科技）自成立以來，一直專注于精密薄膜測量與實驗室環境優化領域，是Filmetrics膜厚儀中國區總代理。我們致力于以專業的產品與貼心的服務，為您的精密儀器保駕護航。
